Auping Drone Control Box – uitbreiding voor een gekoppelde tweepersoonsopstelling

De Auping Drone Control Box is onderdeel van het besturingssysteem van elektrisch verstelbare Auping bedbodems. De Drone wordt gebruikt in combinatie met een Auping Hive Control Box wanneer twee afzonderlijke verstelbare bedbodems samen als tweepersoonsopstelling worden gebruikt.

Het belangrijke verschil is dat de Drone Control Box niet de hoofdbesturing van het systeem is. De Hive Control Box vormt de hoofdunit, terwijl de Drone Control Box de motoren van de tweede bedbodem aanstuurt. De twee besturingsunits worden met elkaar verbonden, waardoor beide bedbodems onderdeel worden van dezelfde opstelling.

Bijvoorbeeld: bij een 2M-systeem heeft iedere bedbodem twee motoren. De eerste bedbodem is voorzien van een Hive Control Box 2M en de tweede van een Drone Control Box 2M. Samen vormen deze twee units een tweepersoonsopstelling met in totaal vier aangesloten motoren.

Auping heeft dit systeem uitgevoerd als 1M, 2M en 3M. Daarbij wordt de Drone-uitvoering gekoppeld aan de overeenkomstige Hive-uitvoering:

Hive 1M + Drone 1M
Hive 2M + Drone 2M
Hive 3M + Drone 3M

Deze combinaties worden ook zo door Auping in de technische documentatie weergegeven. Auping

Waarom gebruikt Auping een aparte Drone Control Box?

Bij een tweepersoonsbed bestaan de twee verstelbare bedbodems uit afzonderlijke delen. In plaats van alle motorbekabeling van beide bodems naar één centrale besturingskast te leiden, heeft iedere bedbodem zijn eigen control box.

De Hive bevindt zich bij de ene bedbodem en de Drone bij de andere. De twee control boxes worden vervolgens met elkaar verbonden. Hierdoor kunnen de motoren van iedere bedbodem lokaal op de bijbehorende control box worden aangesloten.

De Drone moet daarom niet worden gezien als simpelweg "een control box met twee aansluitingen", maar als onderdeel van een gekoppeld Auping-besturingssysteem.

Welke uitvoering heb ik nodig?

Controleer altijd het etiket van de bestaande control box en de uitvoering van het systeem voordat je bestelt.

1M = uitvoering voor een bedbodem/configuratie met 1 motor
2M = uitvoering voor een bedbodem/configuratie met 2 motoren
3M = uitvoering voor een bedbodem/configuratie met 3 motoren

Bij een gekoppelde opstelling hoort de Drone bij de overeenkomstige Hive-uitvoering. Een Drone 2M wordt bijvoorbeeld toegepast naast een Hive 2M. Auping geeft in de eigen documentatie eveneens de combinaties 1M+1M, 2M+2M en 3M+3M aan. Auping

Controleer daarom vóór het bestellen altijd of je een 1M-, 2M- of 3M-uitvoering nodig hebt.

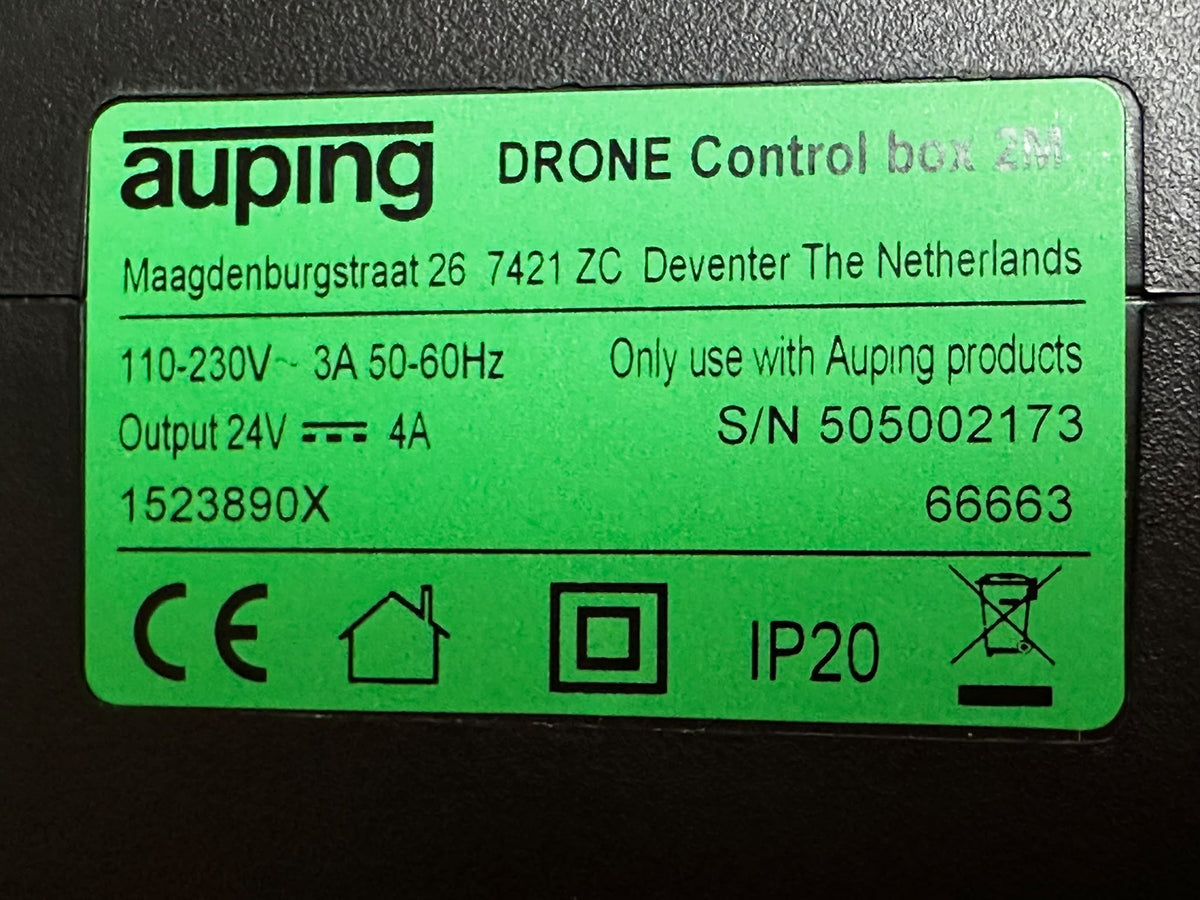

Auping Drone Control Box 2M – 1523890X / 66663

• Merk: Auping
• Type: Drone Control Box 2M
• Auping nummer: 1523890X
• Nummer op label: 66663
• Ingang: 110–230 V AC, 3 A, 50–60 Hz
• Uitgang: 24 V DC, 4 A
• Beschermingsklasse: IP20
• Aantal motoren: 2
• Toepassing: tweede bedbodem binnen een gekoppelde Auping-opstelling
• Te combineren met: Auping Hive Control Box 2M
• Gebruik: uitsluitend met Auping-producten

Belangrijk vóór bestellen

Deze Drone Control Box is niet hetzelfde als een Hive Control Box. De Drone is bedoeld als aanvullende besturingsunit voor de tweede bedbodem binnen een gekoppelde opstelling.

Controleer daarom altijd:

1. Of op de bestaande unit Hive of Drone staat.
2. Of je uitvoering 1M, 2M of 3M is.
3. Of de aansluitingen en het systeem overeenkomen met de afgebeelde uitvoering.

Bij twijfel kun je vóór het bestellen een duidelijke foto sturen van het etiket van de huidige control box. Dan kan worden gecontroleerd welke uitvoering je nodig hebt.
