Deze originele Dewert printplaat 49.245 is een vervangend onderdeel voor elektrische Dewert Duo 6 bedmotoren. Het aangeboden exemplaar is afkomstig uit een Dewert Duo 6 type 31616.

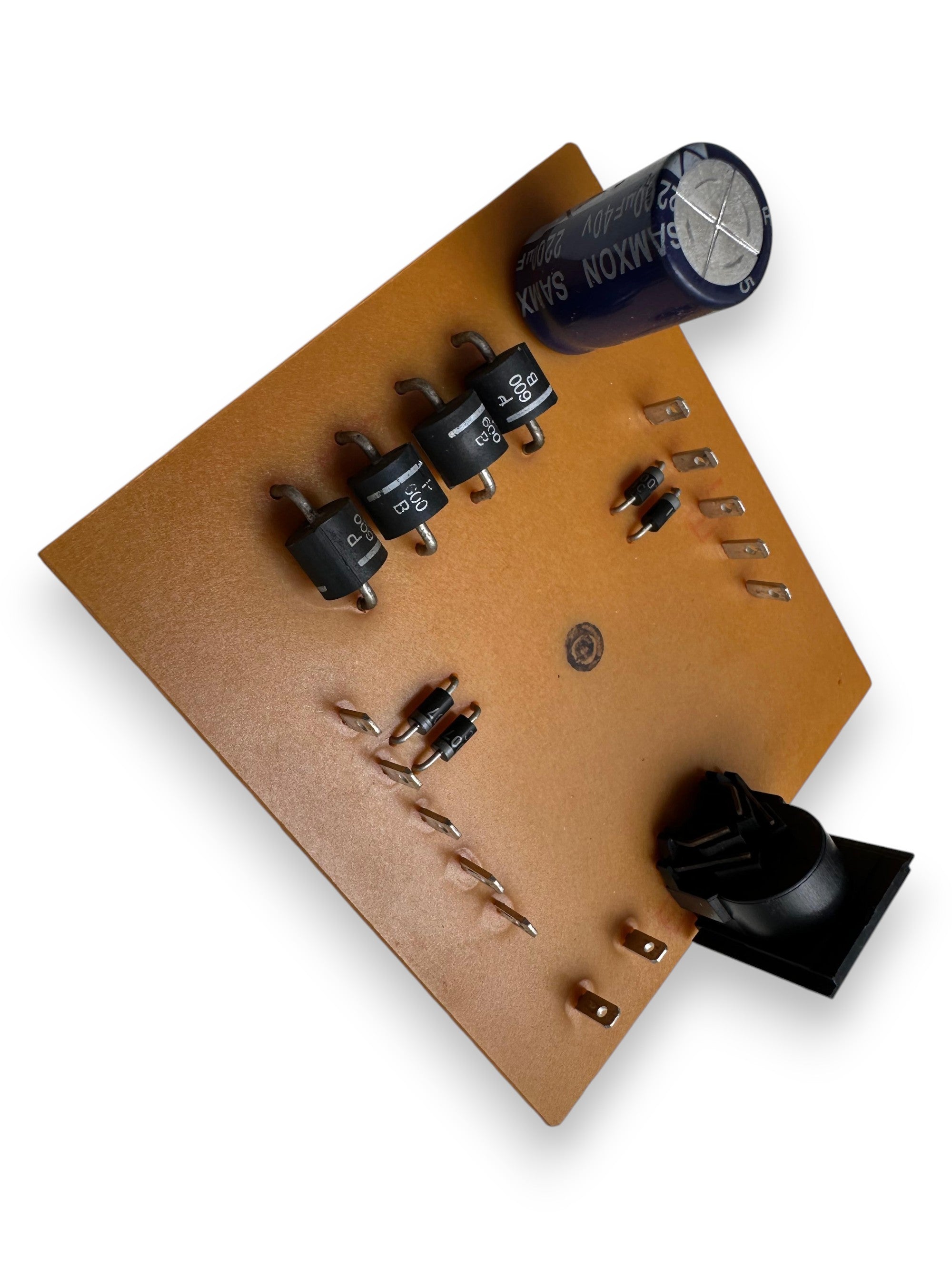

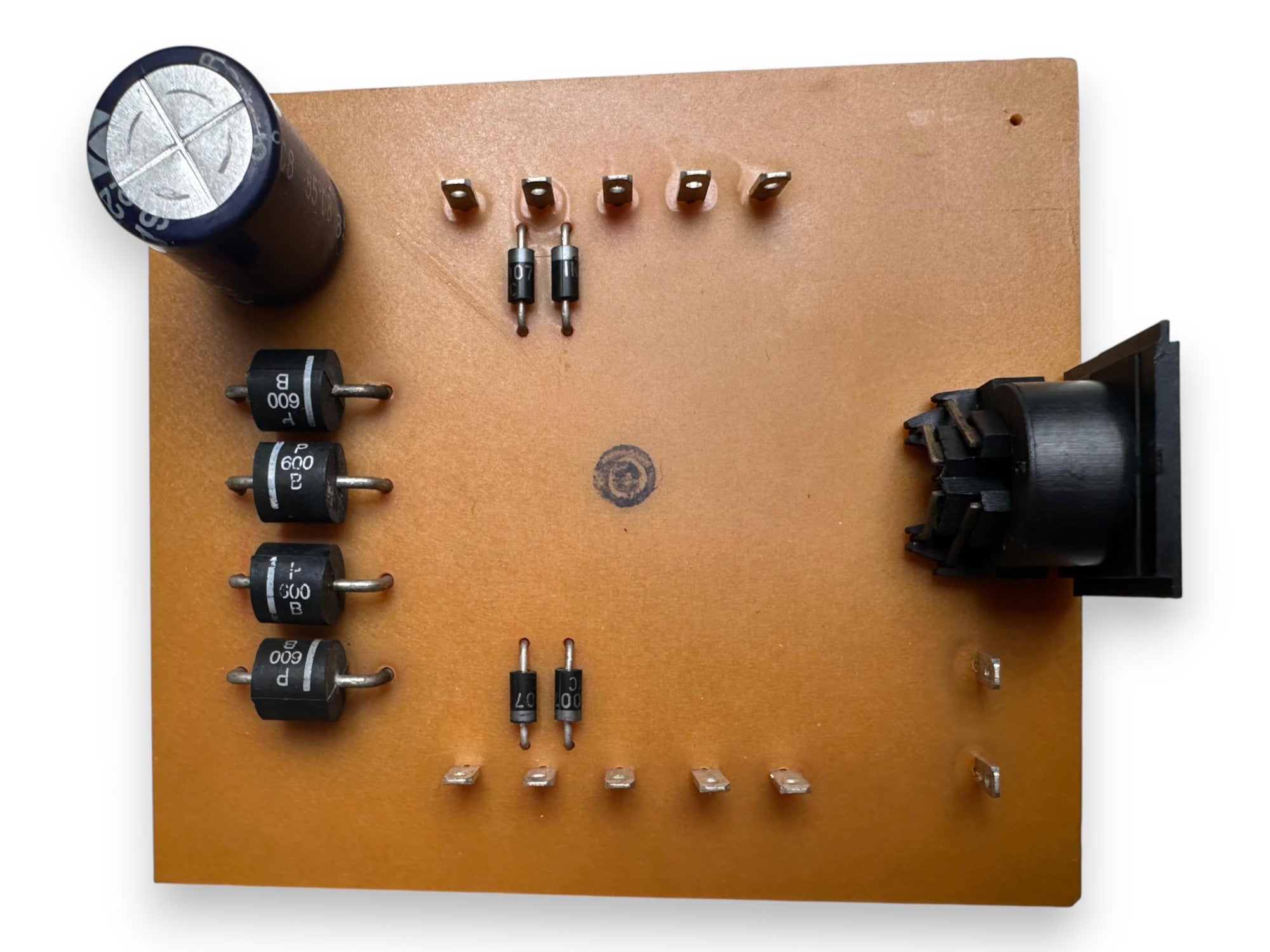

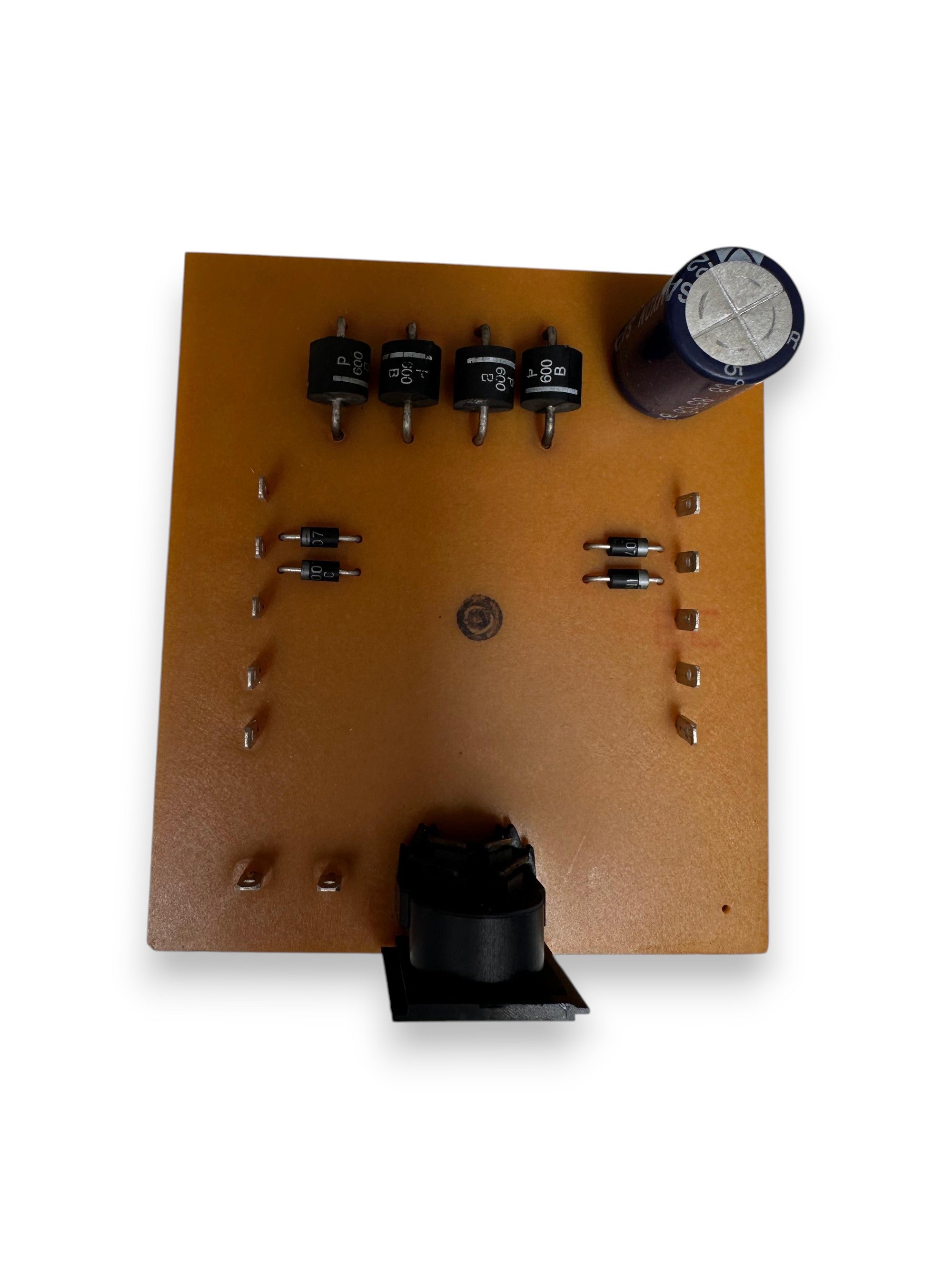

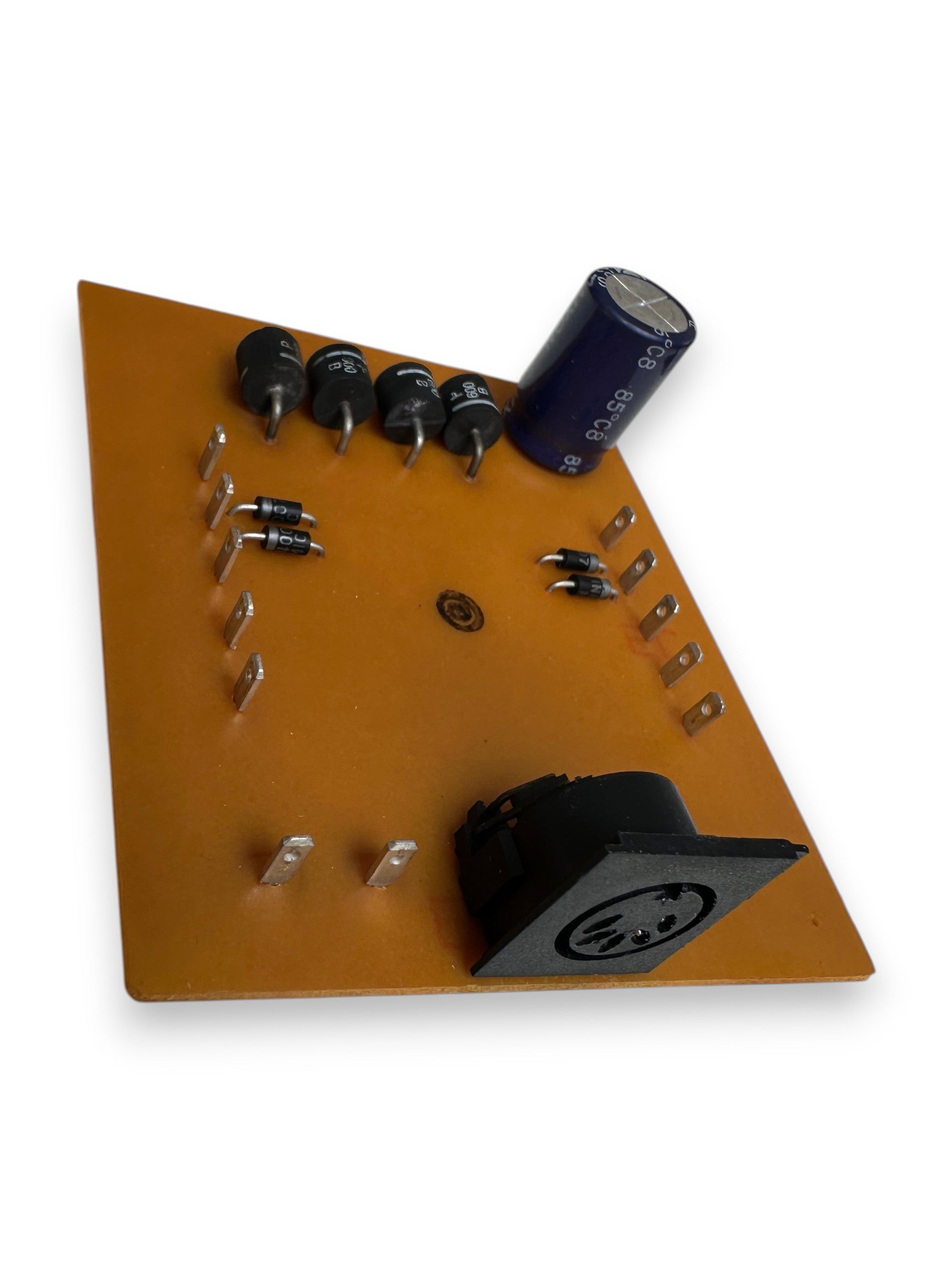

De printplaat maakt deel uit van de elektrische aansturing van de dubbele bedmotor en is voorzien van de aansluitingen voor de voeding, motoraansturing en de bedrade afstandsbediening.

Dit betreft de oudere Duo 6-uitvoering van de printplaat, zonder geïntegreerde zekering. Bij de later geproduceerde Dewert DuoMat 6 is een vernieuwde uitvoering van de printplaat toegepast waarbij onder andere een extra T6,3A-zekering aanwezig kan zijn. Ook bij de transformator van deze latere motoren kan een aanvullende zekering zijn toegepast.

Ondanks deze verschillen in beveiliging zijn de aansluitingen en basisopbouw van de printplaten gelijk. Deze oudere Duo 6-printplaat is daardoor ook compatibel met overeenkomstige DuoMat 6-uitvoeringen. Voor de DuoMat 6 bestaat echter ook een latere, eigen uitvoering van de printplaat.

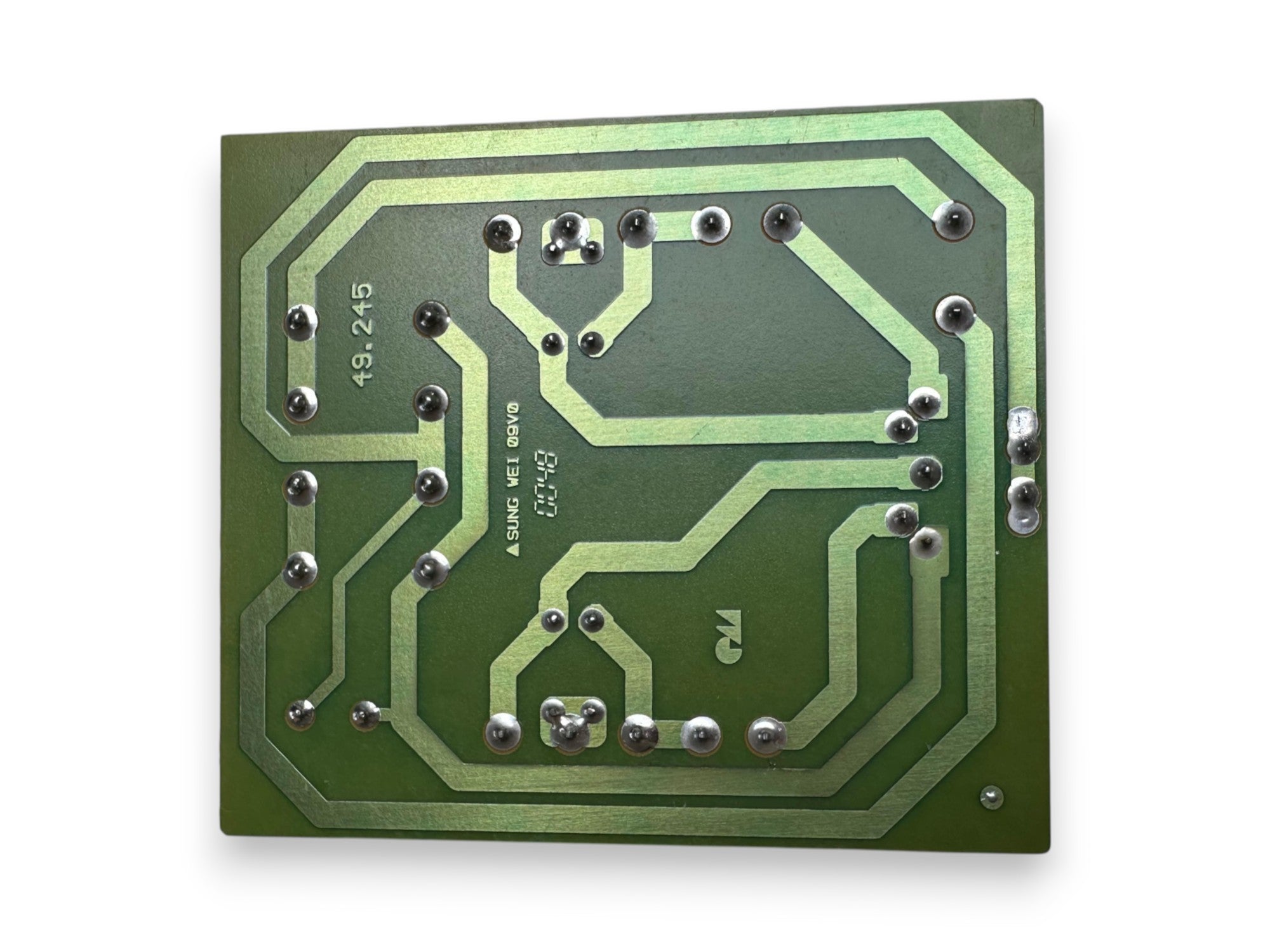

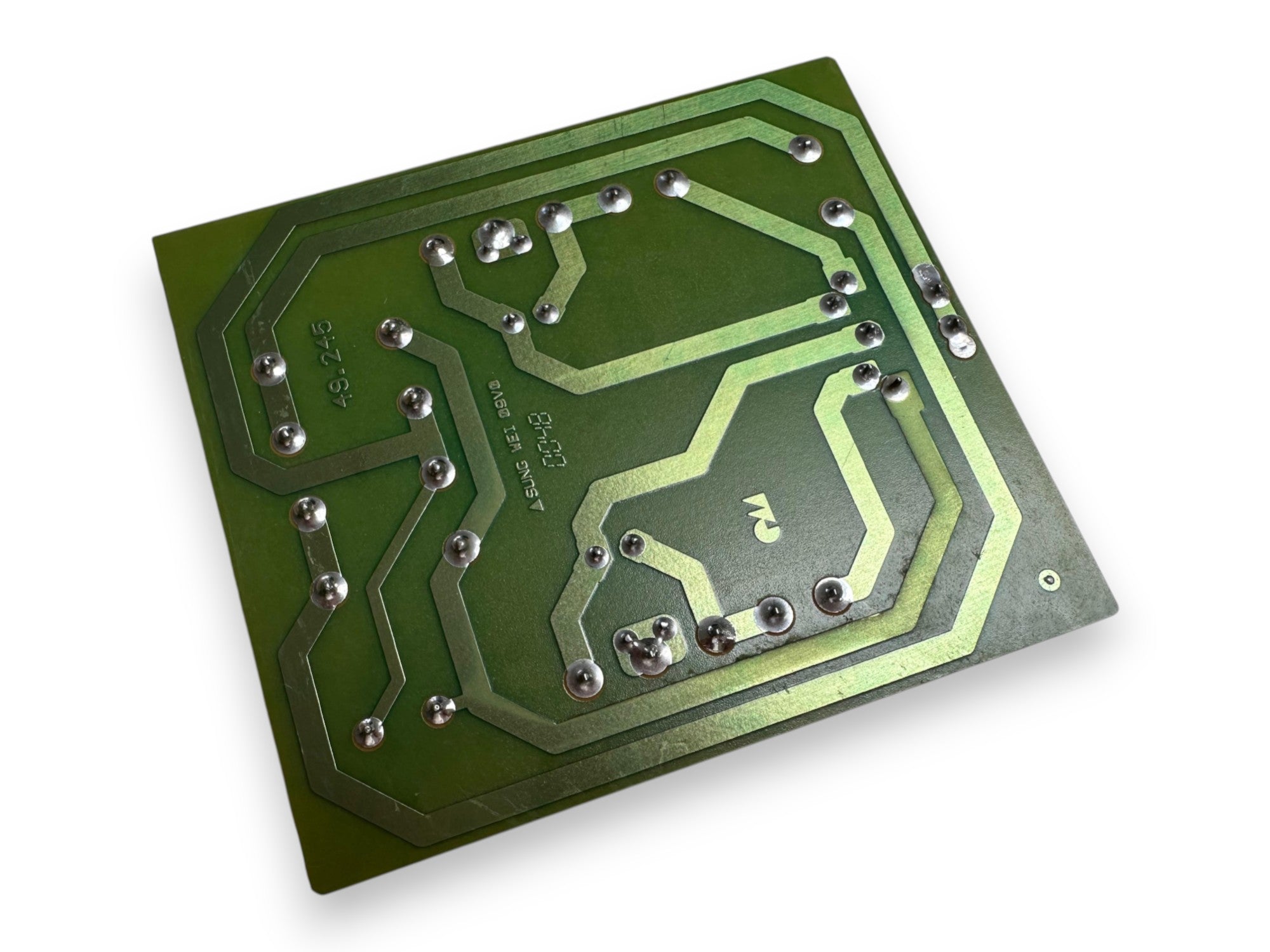

Op deze printplaat staan verschillende markeringen die gebruikt kunnen worden om het onderdeel te herkennen en te vergelijken met de bestaande printplaat:

49.245 – SUNG WEI – 9V tussen twee symbolen – 0048

Vergelijk voor bestelling bij voorkeur het nummer, de aansluitingen en de positie van de aansluitpunten met de bestaande printplaat.

Het betreft een origineel gebruikt Dewert reserveonderdeel. Hierdoor kunnen lichte gebruikssporen aanwezig zijn.

• Product: Printplaat / besturingsprint
• Merk: Dewert
• Serie: Duo 6
• Printplaatnummer: 49.245
• Markering: SUNG WEI
• Overige opdruk: 9V tussen twee symbolen
• Overige code: 0048
• Afkomstig uit: Dewert Duo 6
• Type donormotor: 31616
• Geschikt voor: Dewert Duo 6
• Compatibiliteit: Ook compatibel met overeenkomstige Dewert DuoMat 6-uitvoeringen
• Uitvoering: Oudere Duo 6-uitvoering zonder geïntegreerde zekering op de printplaat
• Afstandsbediening: Bedrade afstandsbediening
• Aansluiting afstandsbediening: Ronde meerpolige aansluiting
• Transformator Duo 6-uitvoering: 24 V AC / 80 VA
• Netspanning complete motor: 230 V ~, 50/60 Hz
• Vermogen complete donormotor: 170 W
• Maximale drukkracht donormotor: 2 × 3,5 kN
• Inschakelduur: 2 minuten aan / 18 minuten uit
• Conditie: Tweedehands / gebruikt origineel onderde
