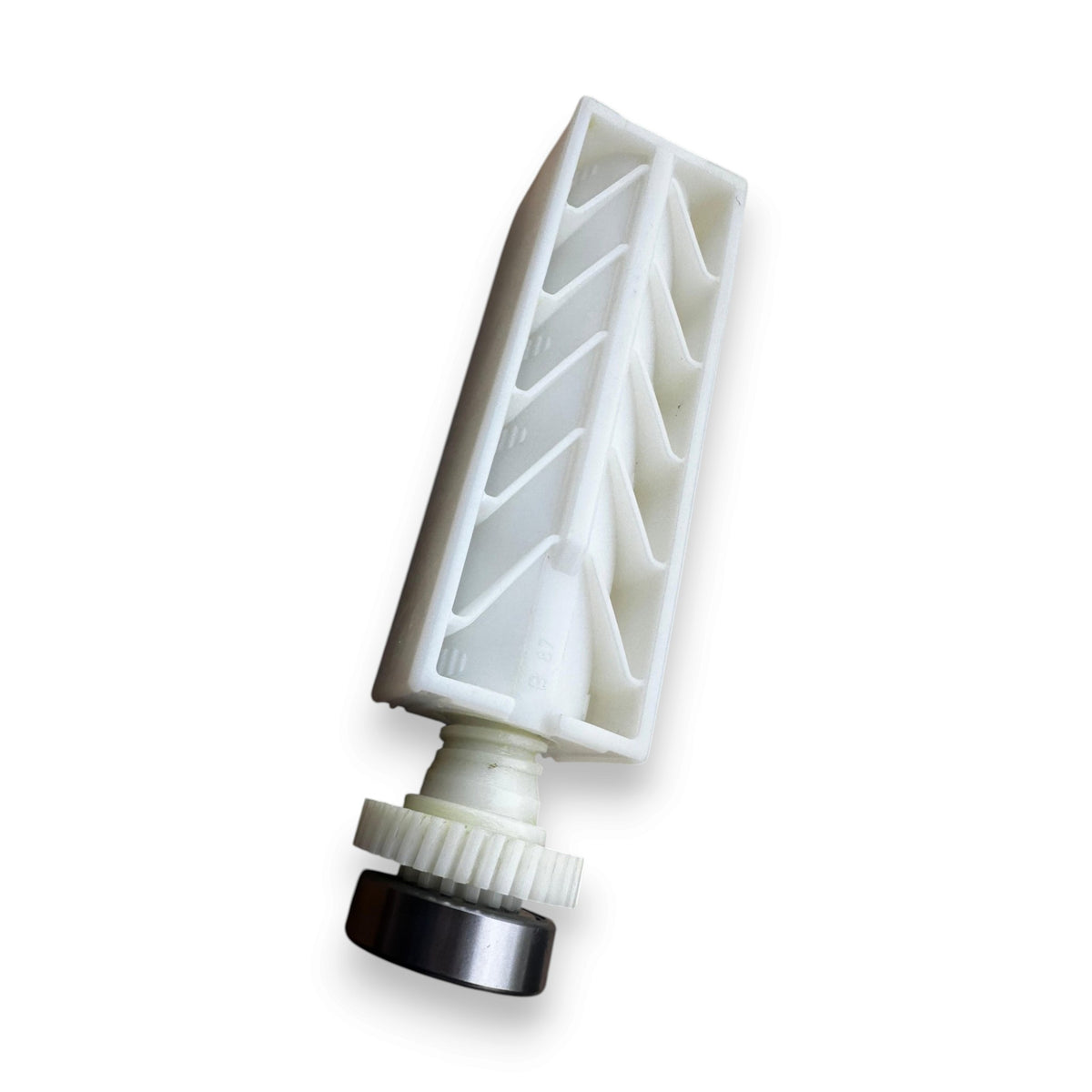

Dewert DuoMat 5 duwblok met complete spindel

Is het duwblok of de spindelaandrijving van je Dewert DuoMat 5 versleten of beschadigd? Met deze complete spindelunit kun je het betreffende aandrijfdeel vervangen zonder direct de complete bedmotor te hoeven vervangen.

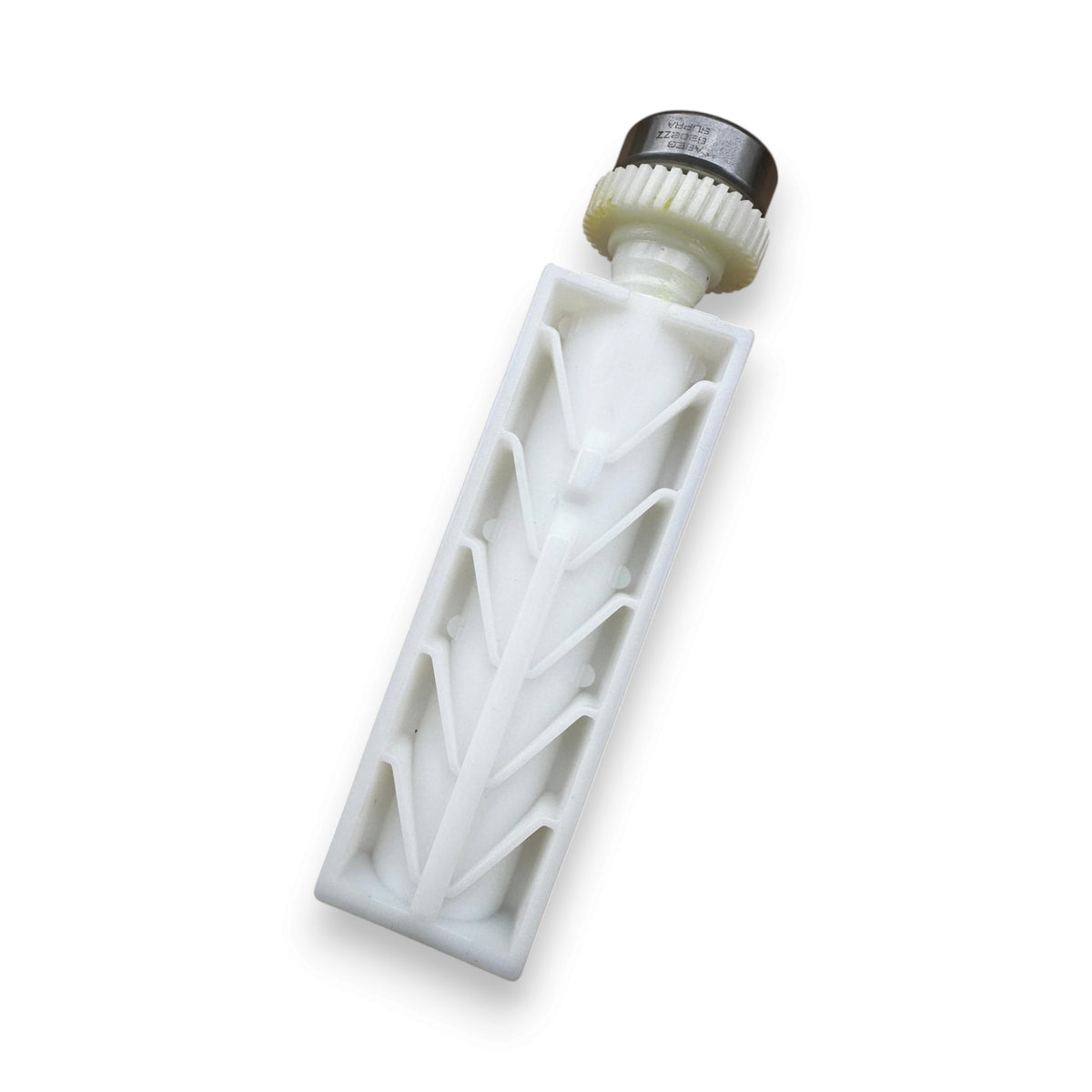

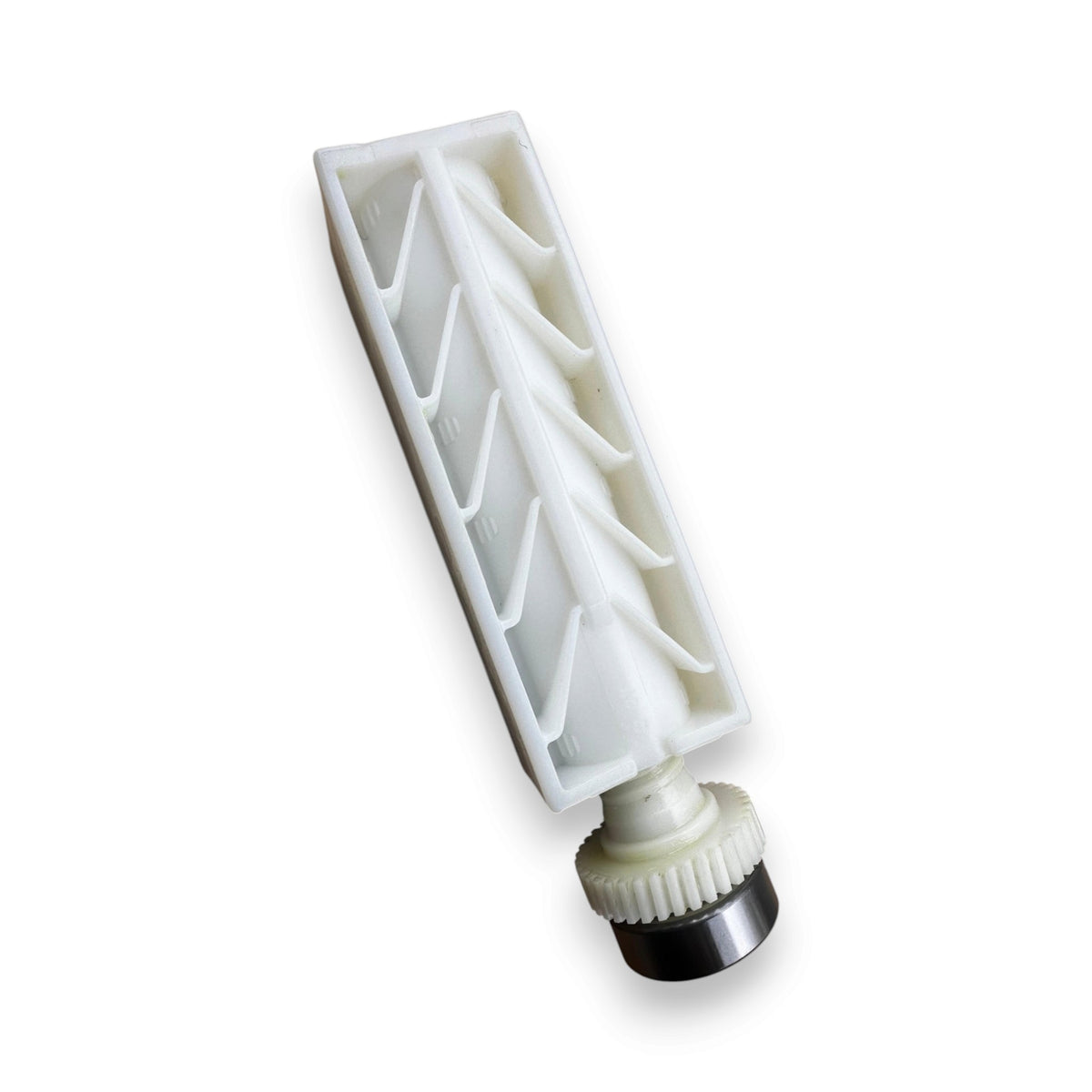

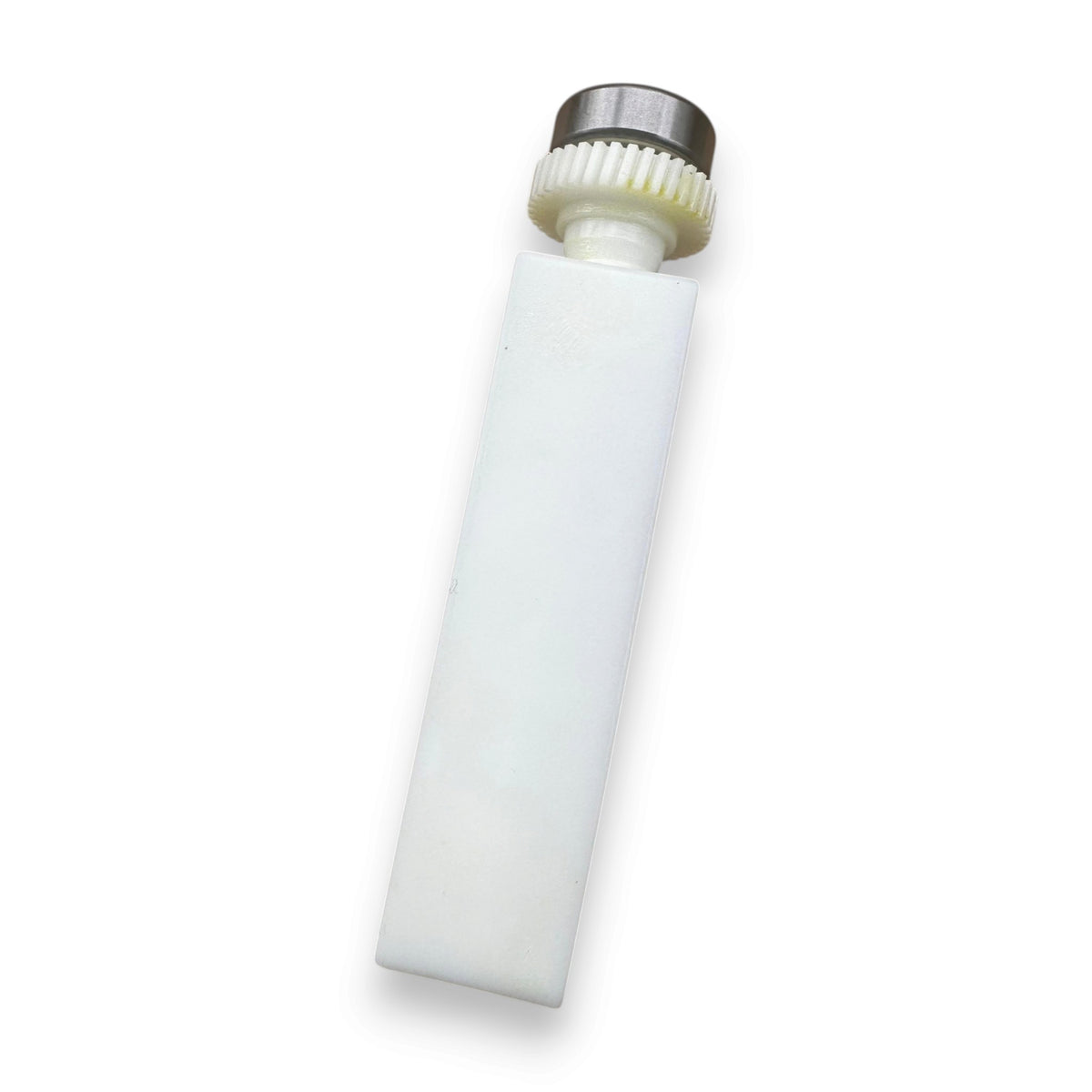

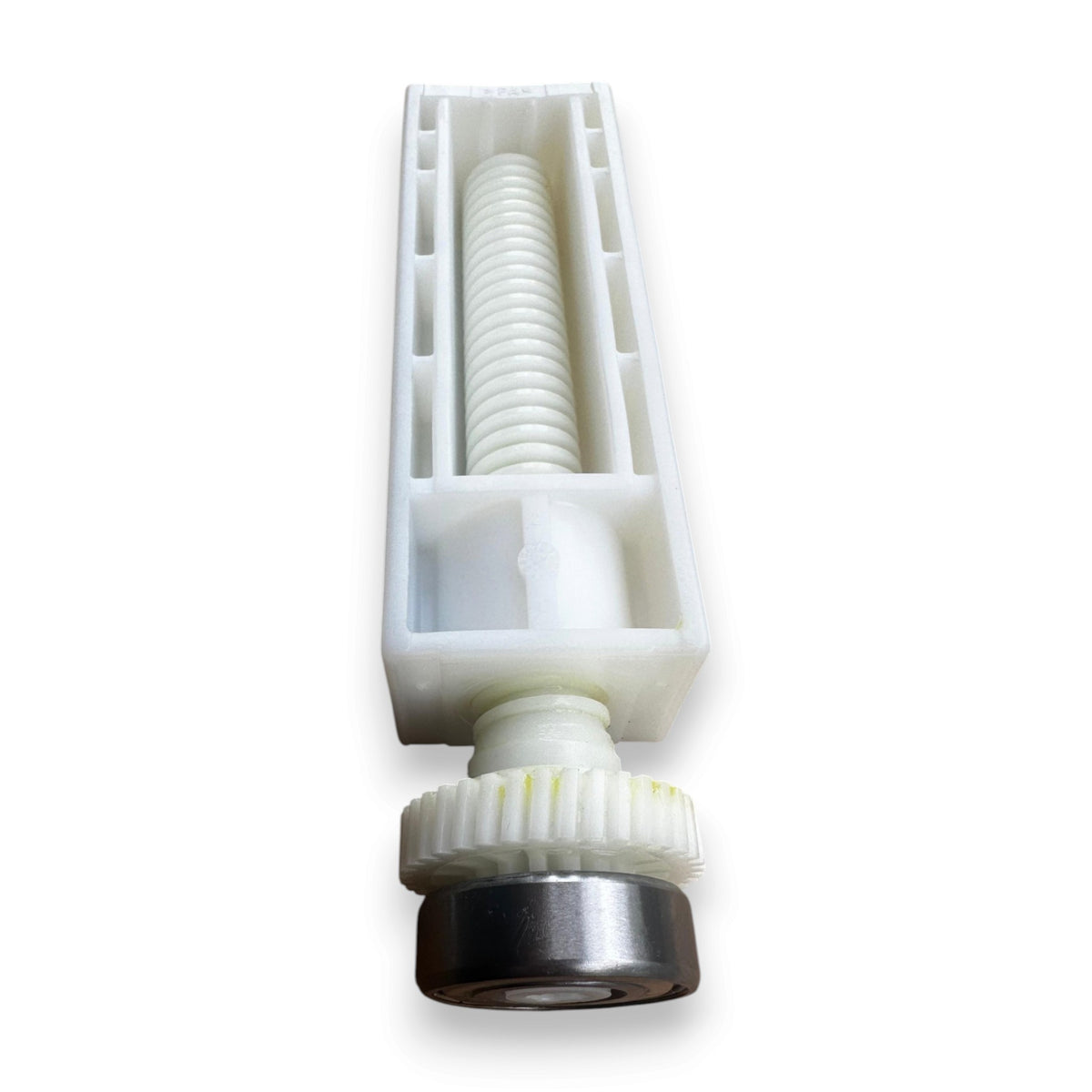

De unit wordt compleet geleverd met kunststof duwblok, metalen spindel, kunststof aandrijftandwiel en reeds gemonteerd kogellager.

B87 of C69 – welke uitvoering heb je nodig?

De Dewert DuoMat 5 gebruikt twee verschillende uitvoeringen:

• B87 – 87 mm slag – hoofdverstelling (Head / Kopfteil)
• C69 – 69 mm slag – voetverstelling (Feet / Fußteil)

De markering B87 of C69 staat aan de zijkant van het kunststof duwblok. Controleer deze aanduiding op je huidige onderdeel voordat je een keuze maakt.

De buitenmaten van beide duwblokken zijn hetzelfde. Het verschil zit onder andere in de vorm van de rib/nok aan de bovenzijde, die onderdeel is van de positiedetectie. Hierdoor zijn B87 en C69 niet hetzelfde, ondanks dat ze qua afmetingen vrijwel identiek zijn.

Op het typeplaatje van de DuoMat 5 kun je de uitvoering eveneens herkennen: Head/Kopfteil 87 hoort bij de hoofdverstelling en Feet/Fußteil 69 bij de voetverstelling.

Compleet met tandwiel en kogellager

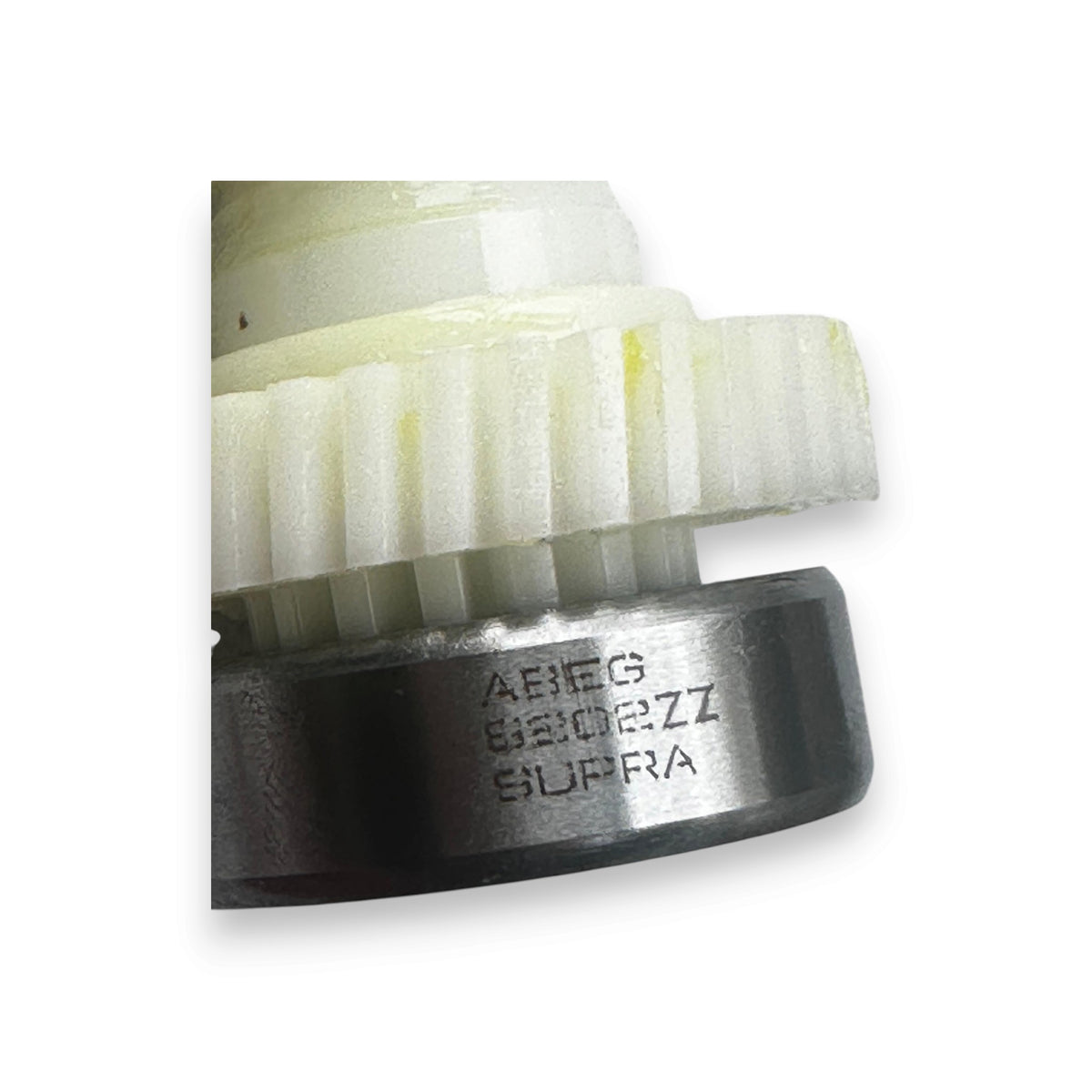

Het kogellager is al op de spindel gemonteerd. Ook het kunststof aandrijftandwiel wordt meegeleverd. Hierdoor ontvang je een complete spindelunit en hoef je deze onderdelen niet afzonderlijk van je oude spindel over te zetten.

• Merk: Dewert
• Geschikt voor: DuoMat 5
• Onderdeel: duwblok met complete spindelunit
• Uitvoeringen: B87 / C69
• B87: 87 mm slag – hoofdverstelling
• C69: 69 mm slag – voetverstelling
• Afmetingen duwblok: ca. 40 × 44 mm
• Lengte duwblok: ca. 135 mm
• Diameter spindeldraad: ca. 20 mm, gemeten over de buitenzijde van de schroefdraad
• Totale lengte spindel incl. kogellager: ca. 165 mm
• Diameter kunststof tandwiel: ca. 40 mm, gemeten over de tanden
• Dikte kunststof tandwiel: ca. 8 mm
• Kogellager: reeds gemonteerd
• Afmeting kogellager: ca. Ø35 × 11 mm
• Levering: duwblok, spindel, kunststof tandwiel en kogellager

Let op: controleer vóór het bestellen altijd de markering B87 of C69 op je huidige duwblok. Alleen vergelijken op basis van de buitenmaten is niet voldoende.
