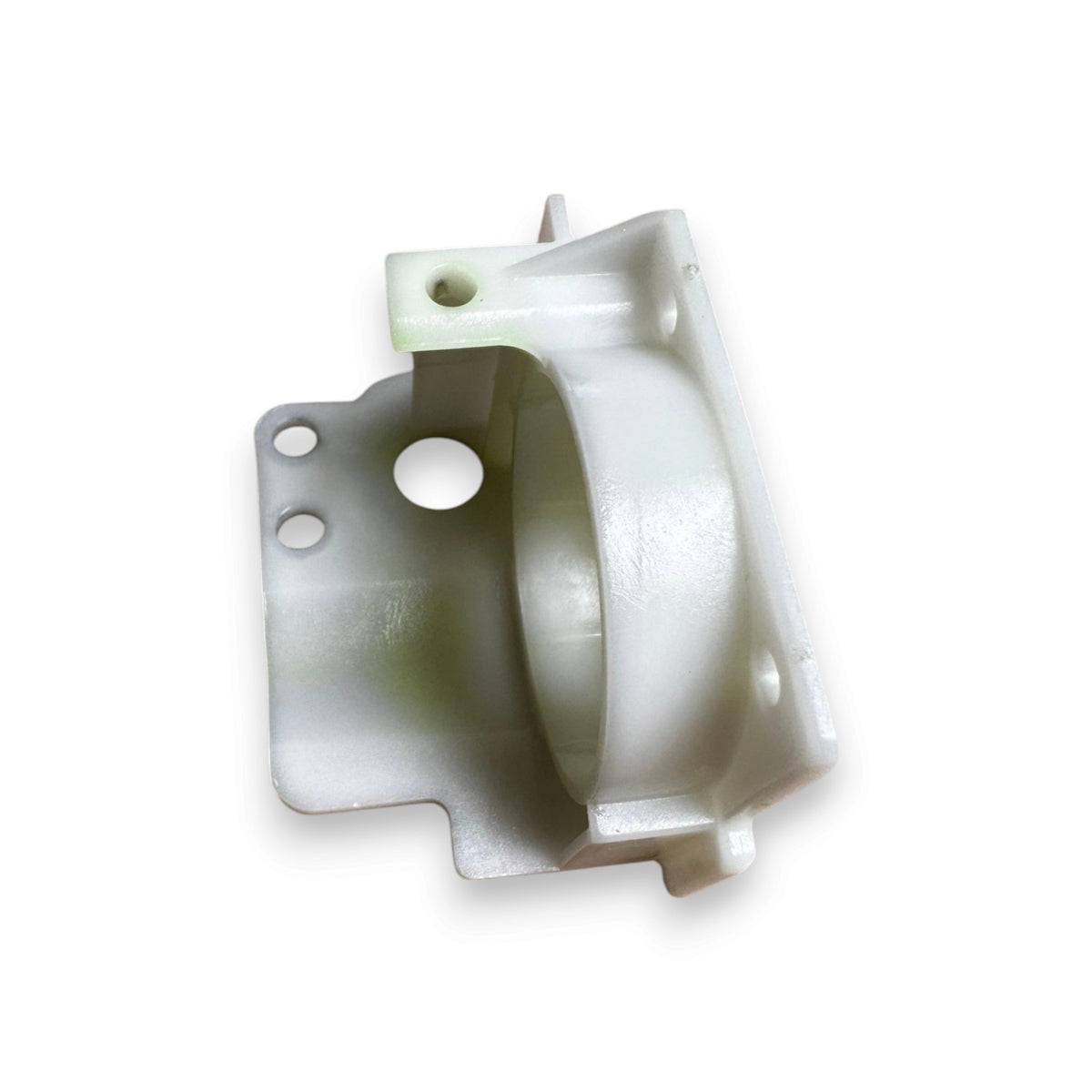

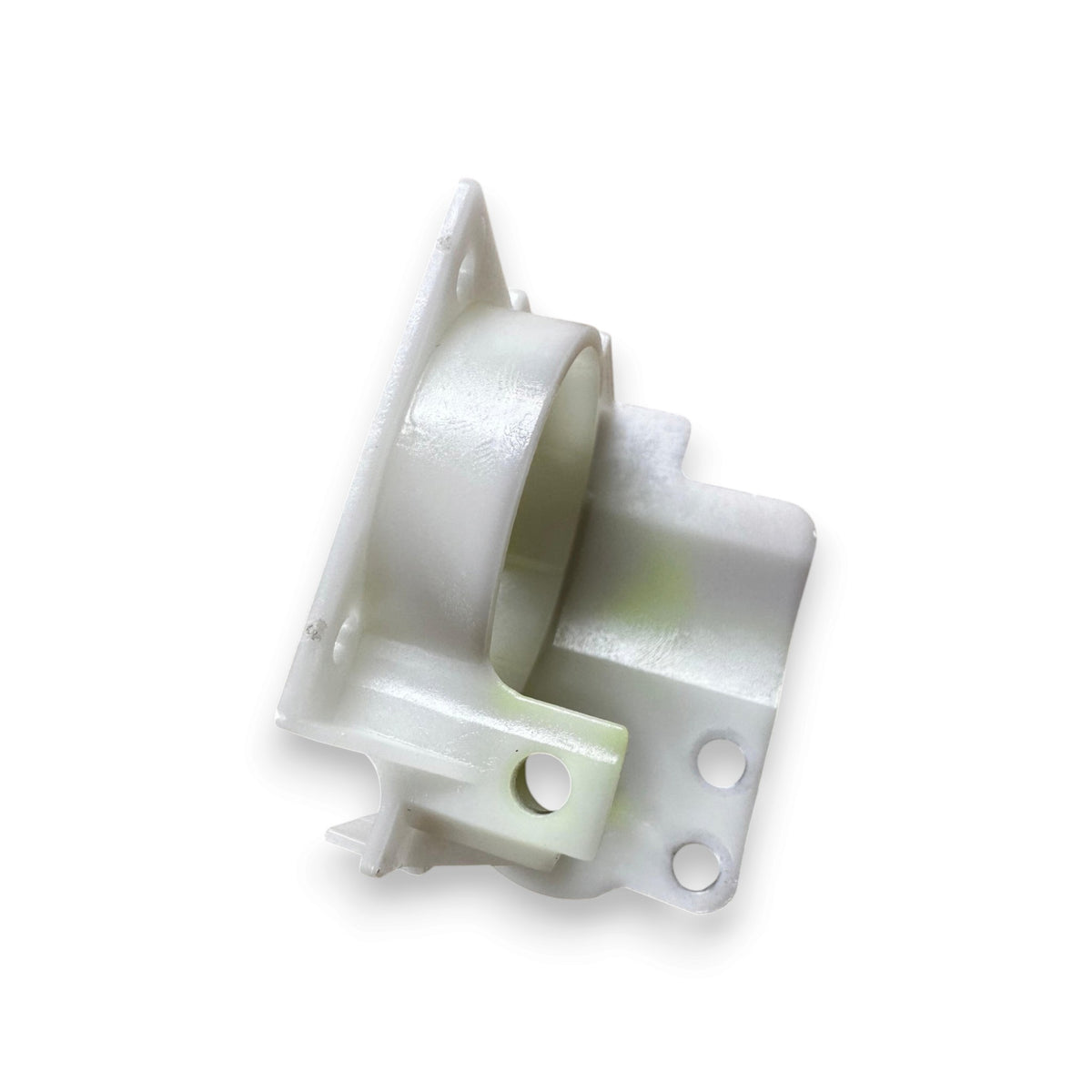

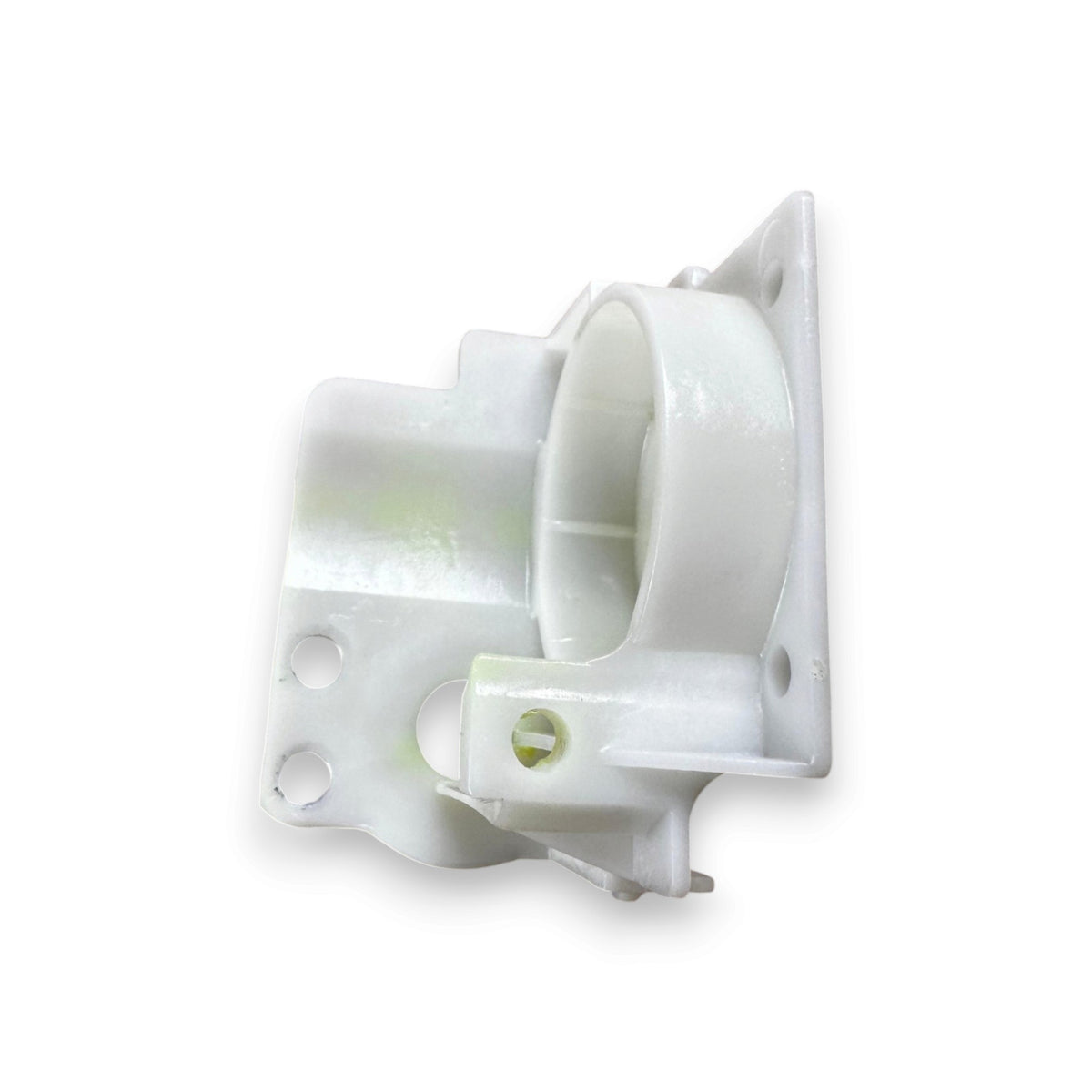

Dewert DuoMat 5 kunststof lagerhuis

Dit kunststof lagerhuis is geschikt voor de Dewert DuoMat 5 bedmotor en vormt de behuizing waarin het kogellager van de interne spindelaandrijving wordt geplaatst.

Is het kunststof lagerhuis beschadigd of versleten, dan kan dit onderdeel afzonderlijk worden vervangen. Hierdoor hoeft niet direct de complete DuoMat 5 bedmotor vervangen te worden.

Het lagerhuis is vervaardigd uit POM-GF30, een sterke technische kunststof die met 30% glasvezel is versterkt.

Kopf of Fuß – kies de juiste uitvoering

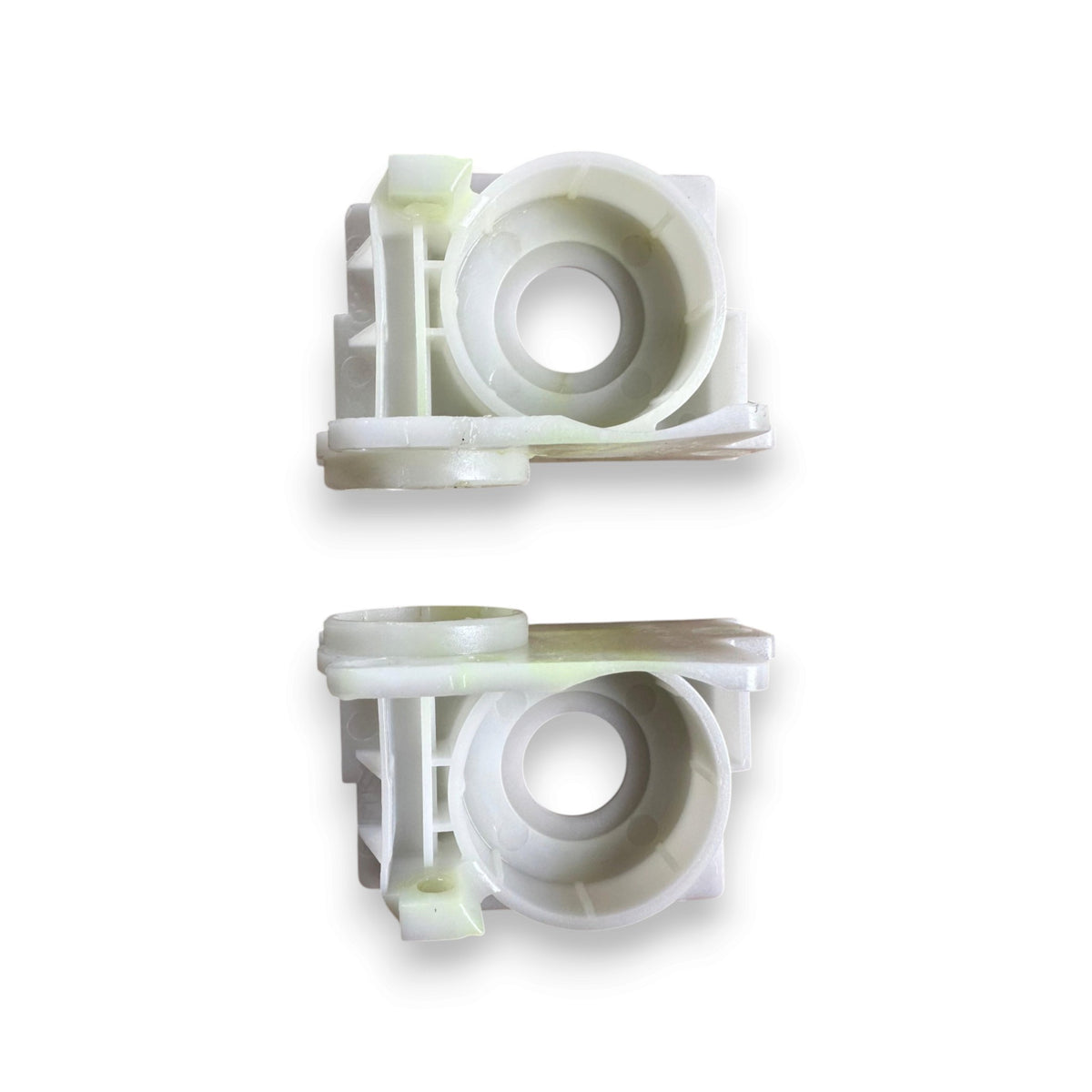

In de Dewert DuoMat 5 worden twee uitvoeringen gebruikt:

• Kopf – hoofdeinde
• Fuß – voeteneinde

De aanduiding Kopf of Fuß staat zeer klein tussen twee ribben in het kunststof lagerhuis. Deze markering is niet altijd direct zichtbaar. Kijk daarom goed naar je huidige onderdeel voordat je een keuze maakt.

Kies bij het bestellen altijd dezelfde uitvoering als het lagerhuis dat je vervangt.

Afmetingen en herkenning

Het lagerhuis heeft buitenmaten van circa 65 × 47 × 41 mm.

Deze maten zijn gemeten over de uiterste punten van het lagerhuis, inclusief de uitstekende lipjes en nokken. Wanneer je alleen het hoofdgedeelte opmeet, kunnen de gemeten afmetingen daarom iets kleiner uitvallen.

Het lagerhuis is gemaakt voor het kogellager van de DuoMat 5-spindelaandrijving. Dit kogellager heeft een buitendiameter van circa 35 mm en een breedte van circa 11 mm.

• Merk: Dewert
• Serie: DuoMat 5
• Onderdeel: kunststof lagerhuis / lagerbehuizing
• Geschikt voor: Dewert DuoMat 5
• Uitvoering hoofdeinde: Kopf
• Uitvoering voeteneinde: Fuß
• Buitenmaten: ca. 65 × 47 × 41 mm
• Meetwijze: over de uiterste punten, inclusief uitstekende lipjes en nokken
• Materiaal: POM-GF30
• Materiaalmarkering: >POM-GF30<
• Glasvezelversterking: 30%
• Geschikt voor kogellager: ca. Ø35 × 11 mm
• Markering uitvoering: Kopf of Fuß, klein tussen twee ribben in het kunststof
• Levering: 1 kunststof lagerhuis in de gekozen uitvoering
• Toepassing: interne spindelaandrijving van de Dewert DuoMat 5

Let op: controleer vóór het bestellen de aanduiding Kopf of Fuß op je huidige lagerhuis. De lagerhuizen worden per stuk verkocht; kies de uitvoering die je nodig hebt.
