Dewert DuoMat 5 besturingsprint 1000629

Deze printplaat is afkomstig uit een Dewert DuoMat 5 en verzorgt de elektrische aansturing van de motor. Wanneer de elektronica van de DuoMat 5 defect is, kan met deze printplaat het interne besturingsgedeelte worden vervangen zonder direct de complete bedmotor te vervangen.

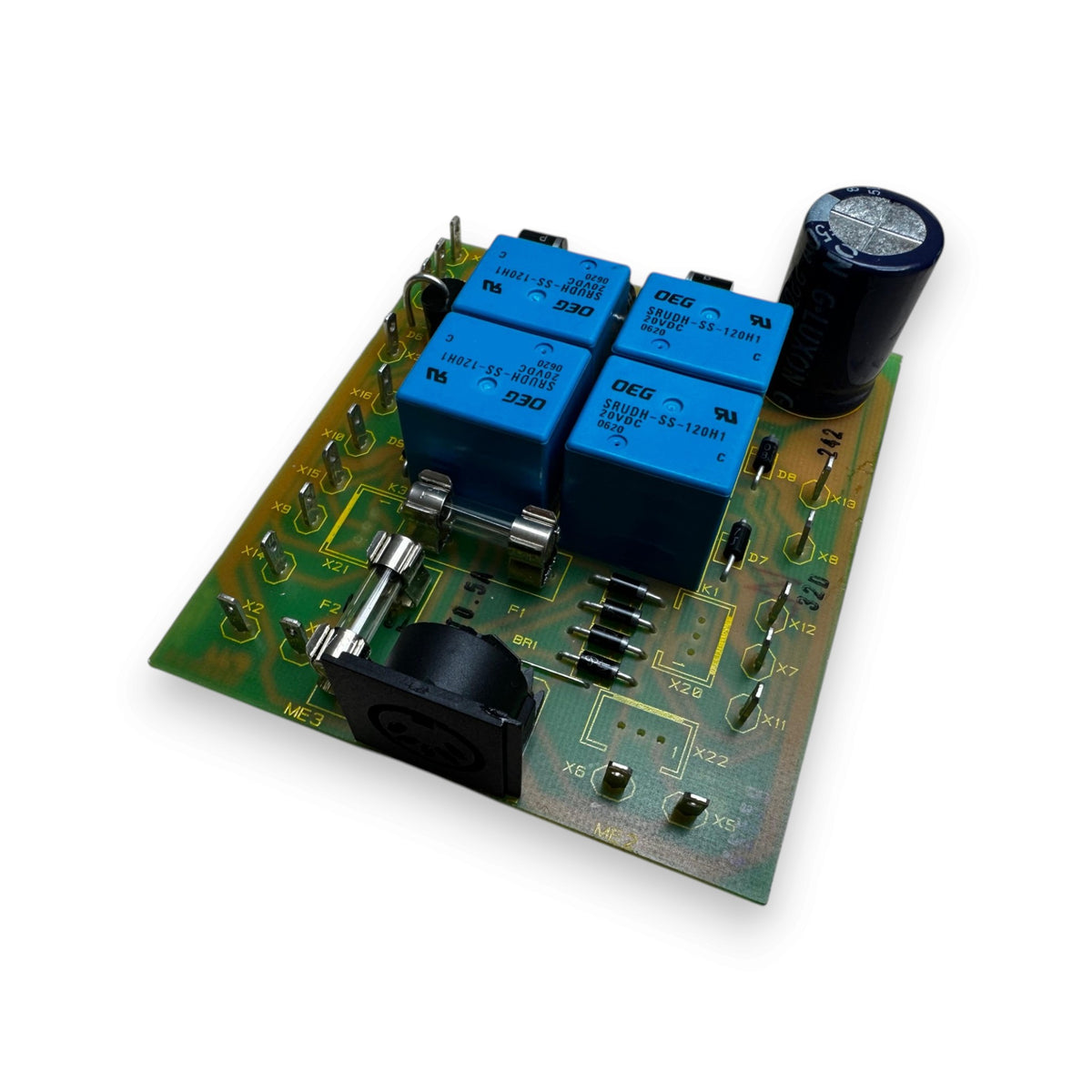

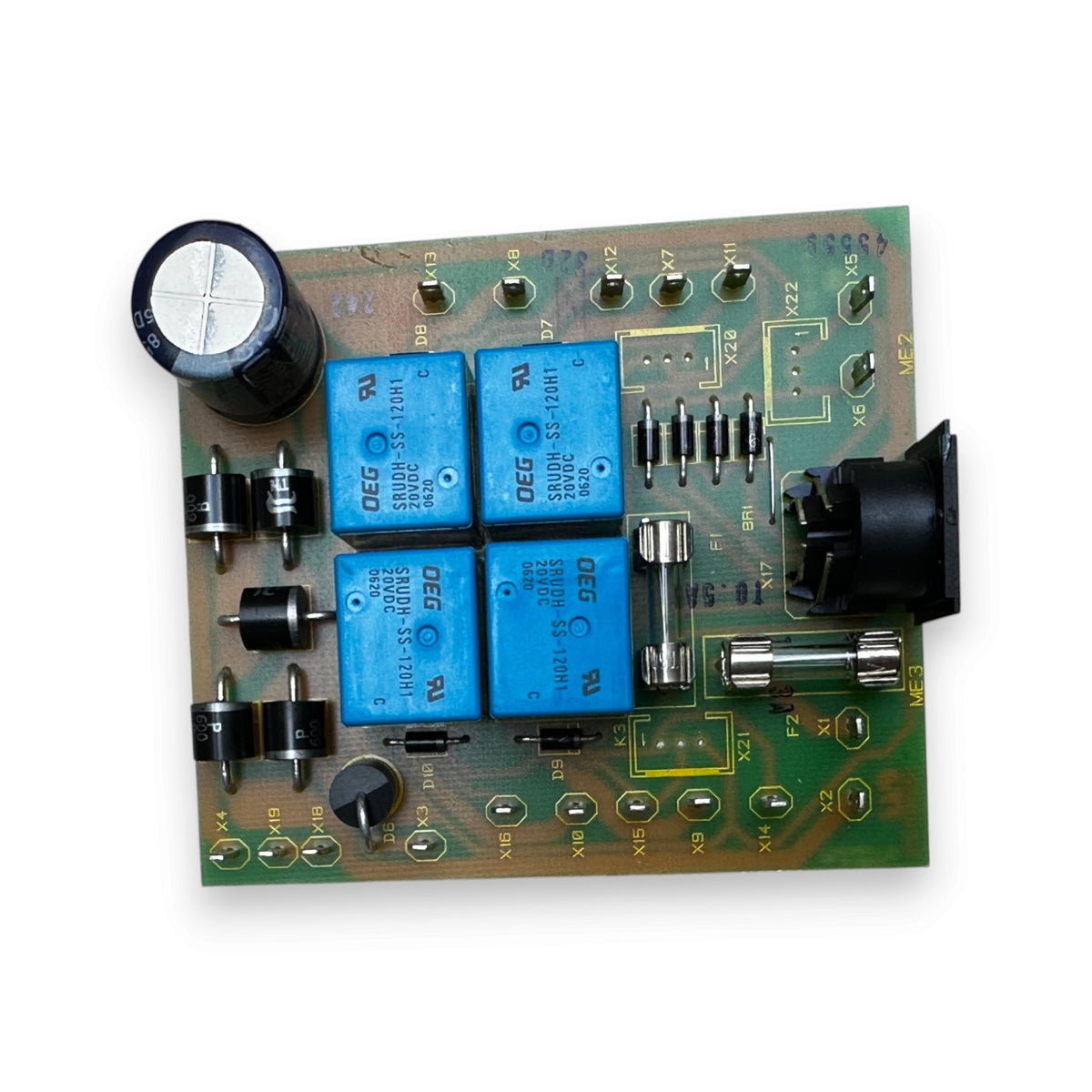

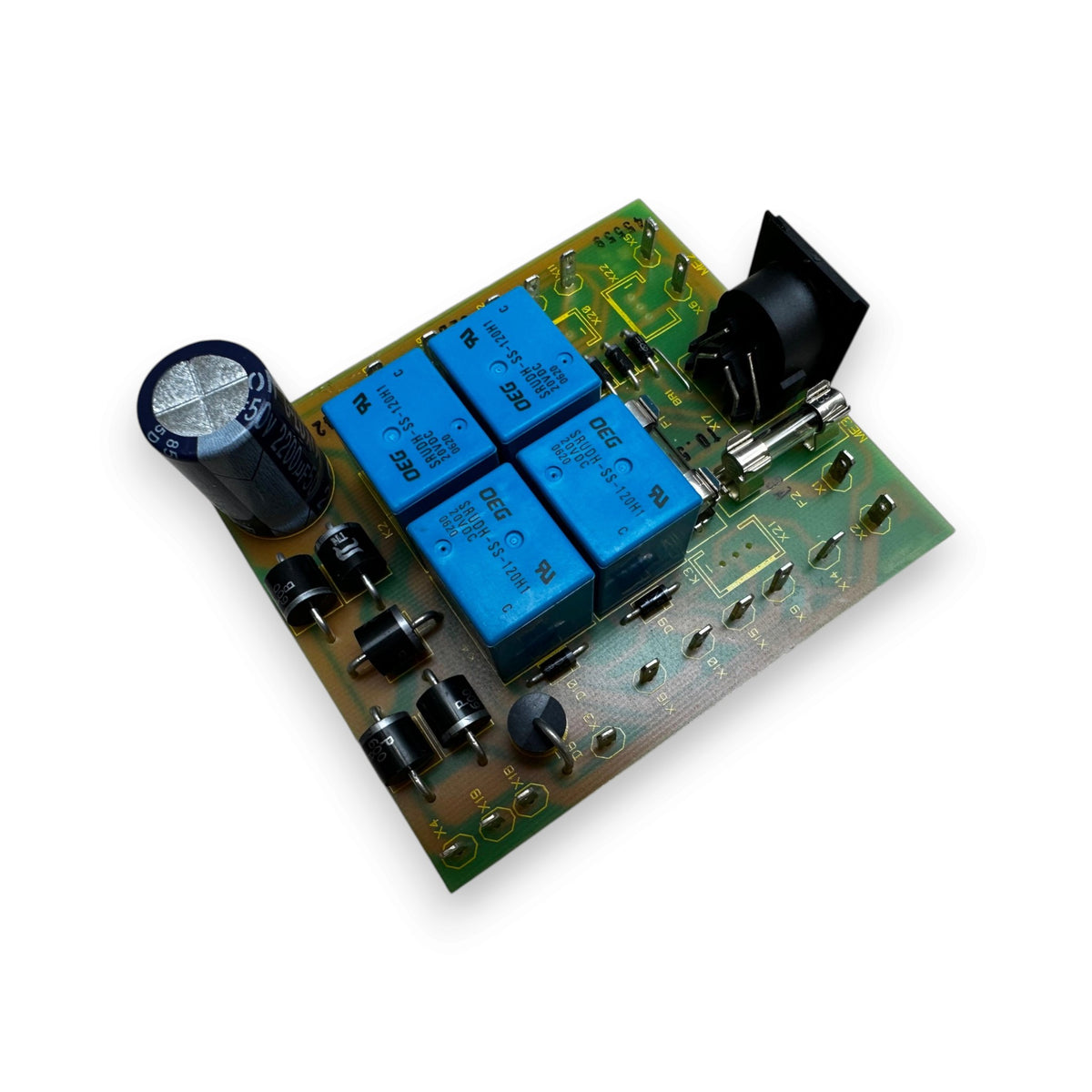

De print is duidelijk herkenbaar aan het nummer 1000629 op de onderzijde en aan de vier blauwe DEG-relais op de bovenzijde.

Let op: verschillende DuoMat 5 printplaten

Binnen de Dewert DuoMat 5 komen verschillende uitvoeringen van de besturingsprint voor. Deze kunnen qua formaat en aansluitingen op elkaar lijken, terwijl de gebruikte elektronica en relaisspanning verschillen.

Deze uitvoering is voorzien van vier blauwe relais met de aanduiding:

DEG SRUDH-SS-120H1 – 20VDC

Gebruik daarom niet alleen de vorm van de printplaat om te bepalen of deze geschikt is. Vergelijk vóór het bestellen zowel printplaatnummer 1000629 als de uitvoering van de relais met je huidige print.

Herkenning van deze uitvoering

Je kunt deze printplaat onder andere herkennen aan:

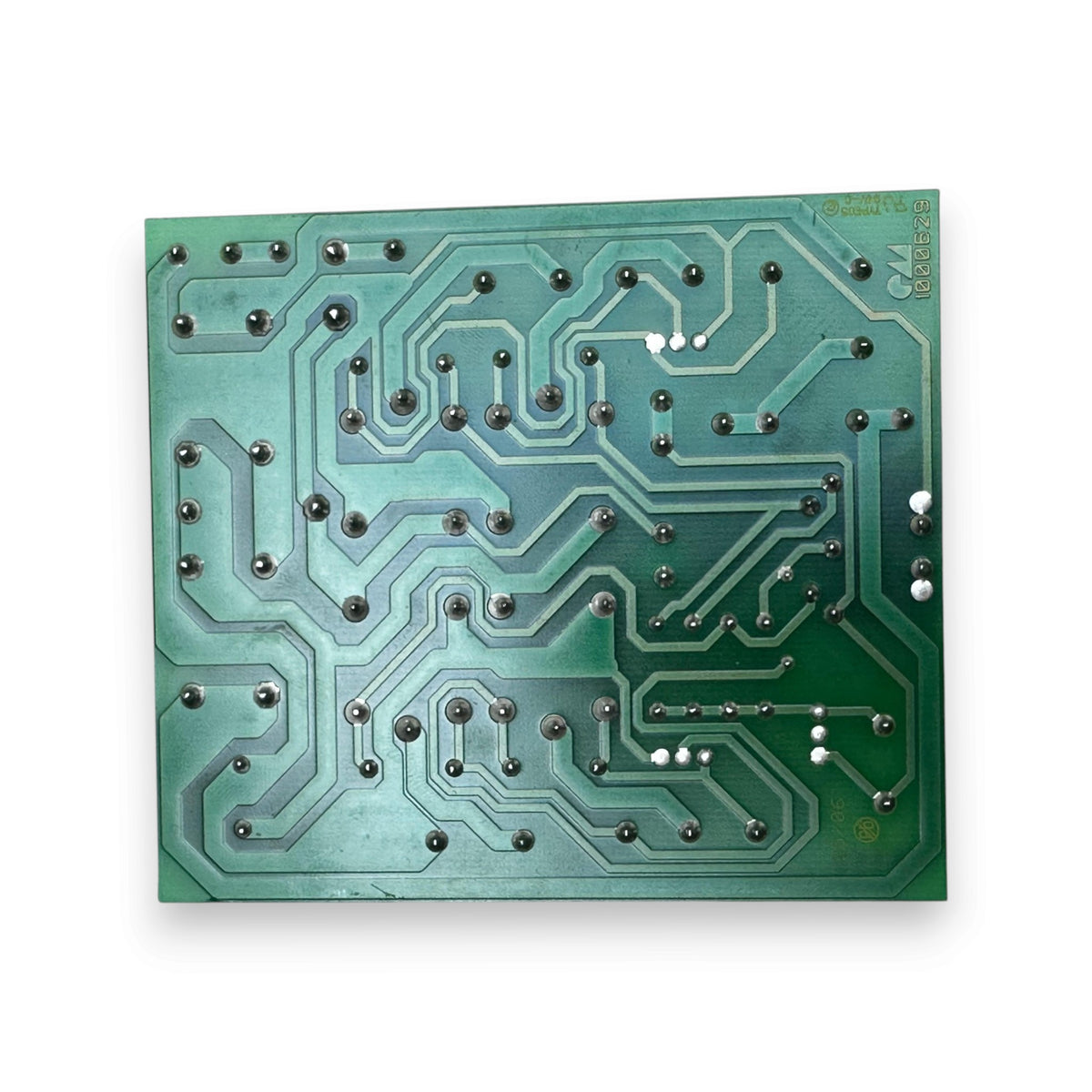

• Printplaatnummer 1000629 op de onderzijde
• Vier blauwe DEG-relais
• 20VDC aanduiding op de relais
• Twee glaszekeringen op de print
• Zwarte aansluiting aan de bovenzijde

Komt het nummer of de uitvoering van je bestaande print niet overeen? Bestel dan niet uitsluitend op basis van de vorm of aansluitingen.

• Merk motor: Dewert
• Serie: DuoMat 5
• Onderdeel: besturingsprint / printplaat
• Printplaatnummer: 1000629
• Uitvoering relais: DEG SRUDH-SS-120H1
• Relaisspanning: 20VDC
• Aantal relais: 4
• Zekeringen: 2 glaszekeringen
• Opdruk print: ME2
• Printmateriaal-markering: TYPE05 / 94V-0
• Toepassing: interne besturing Dewert DuoMat 5
• Levering: 1 complete printplaat zoals afgebeeld
• Conditie: gebruikt

Let op: er bestaan meerdere printplaatuitvoeringen voor de Dewert DuoMat 5. Controleer vóór het bestellen altijd nummer 1000629 én de 20VDC-aanduiding op de relais. Een printplaat die er vergelijkbaar uitziet, is niet automatisch dezelfde uitvoering.
