Dewert DuoMat 5 besturingsprint 49.233

Deze printplaat is afkomstig uit de Dewert DuoMat 5 en verzorgt de interne elektrische aansturing van de bedmotor. Bij een defect aan de elektronica kan de besturingsprint afzonderlijk worden vervangen, waardoor niet direct de complete DuoMat 5 vervangen hoeft te worden.

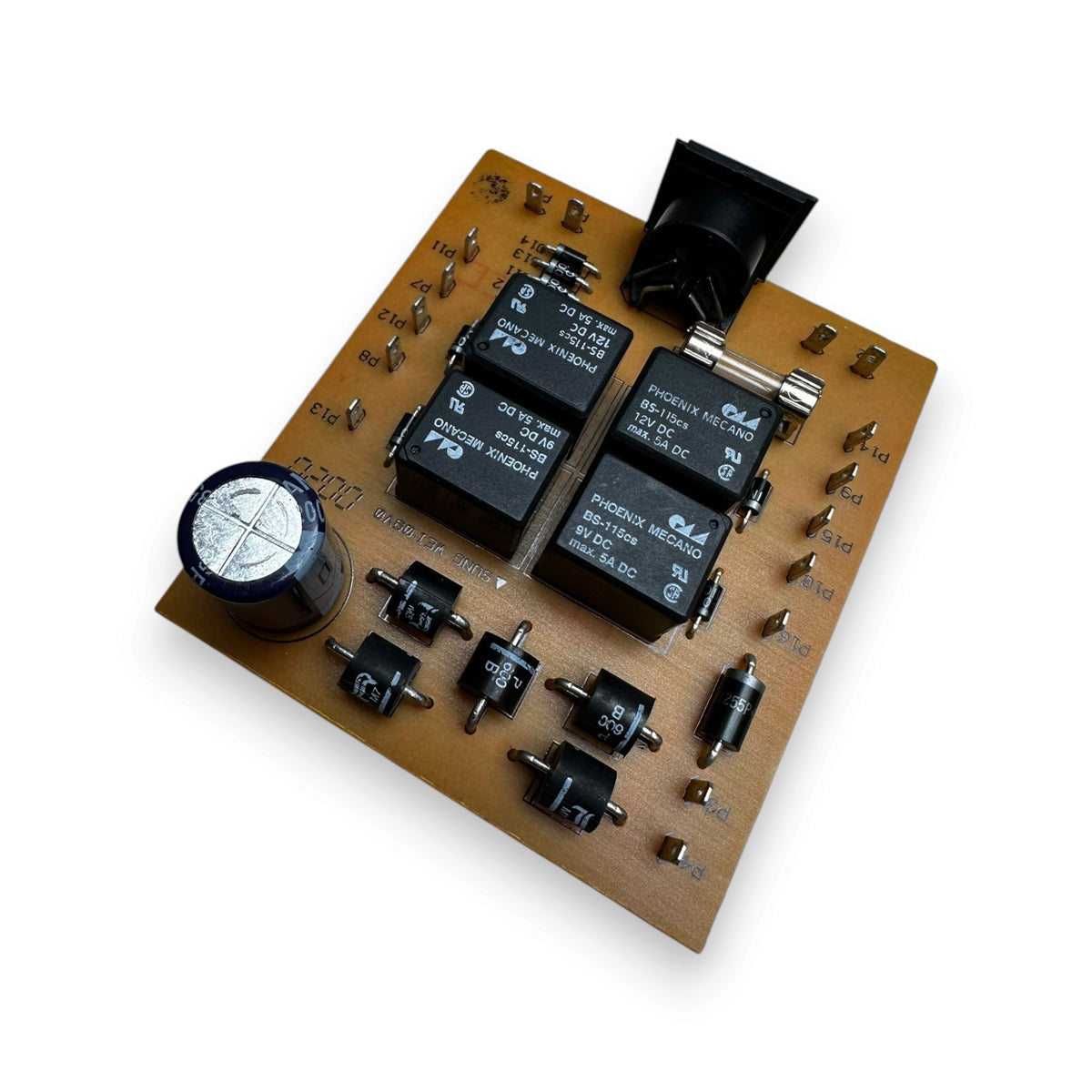

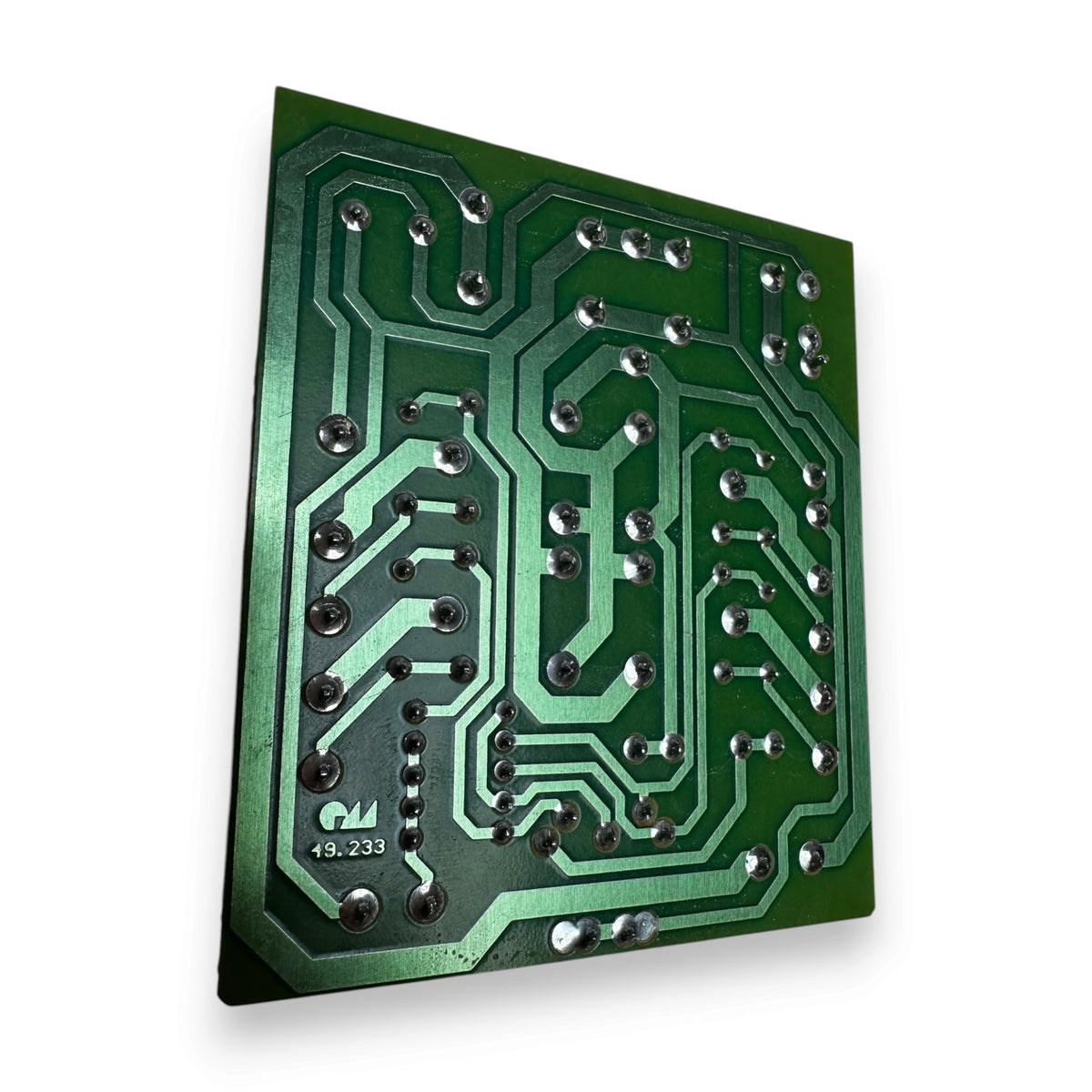

Deze uitvoering is duidelijk herkenbaar aan het nummer 49.233 op de onderzijde van de printplaat en aan de vier zwarte Phoenix Mecano BS-115CS relais.

Phoenix Mecano BS-115CS relais

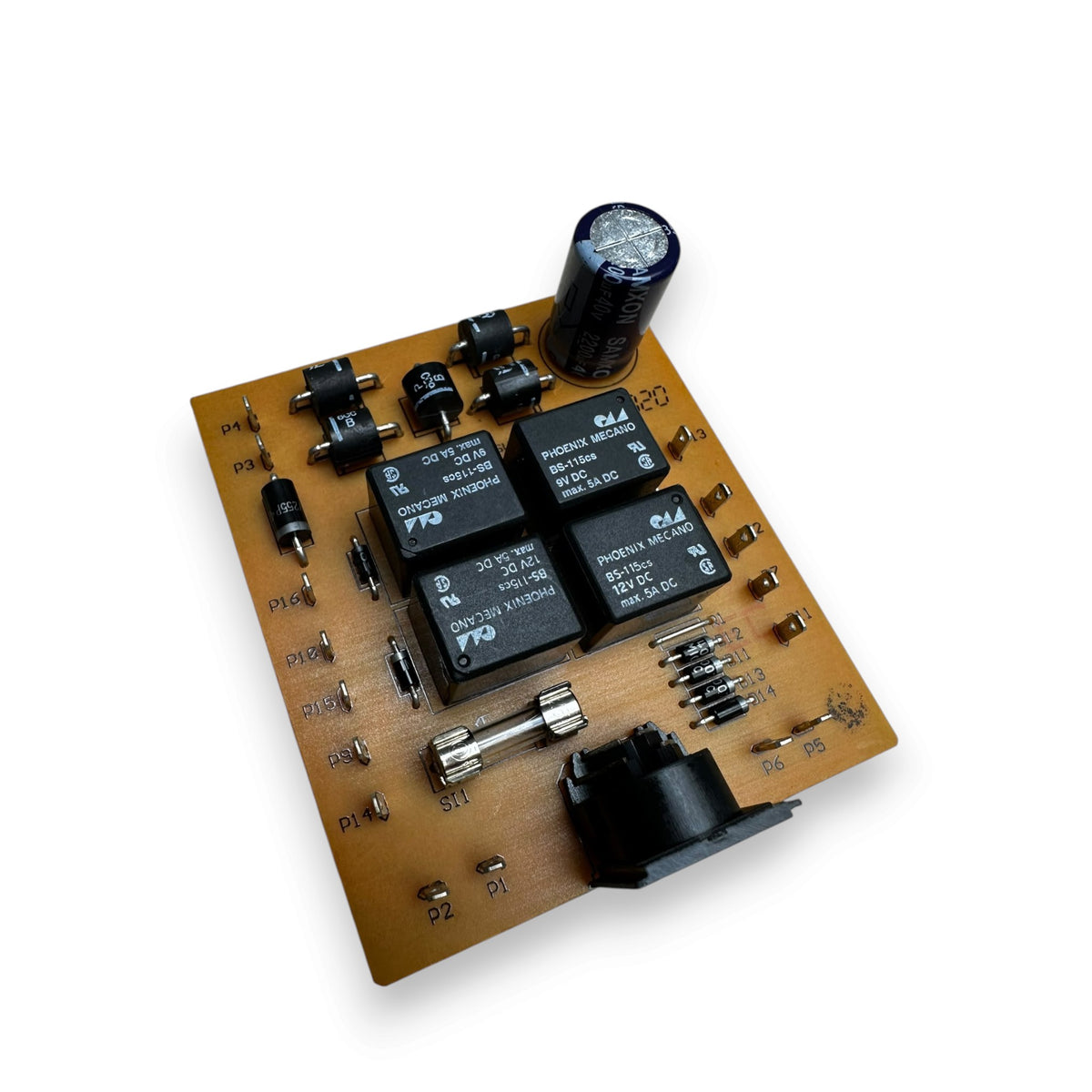

Op deze printplaat zijn vier Phoenix Mecano BS-115CS relais gemonteerd. Daarbij worden twee verschillende relaisspanningen gebruikt:

• 2× Phoenix Mecano BS-115CS – 9V DC – max. 5A DC
• 2× Phoenix Mecano BS-115CS – 12V DC – max. 5A DC

Dit onderscheid is belangrijk bij het vergelijken van de print met je bestaande exemplaar.

Meerdere printplaten voor de DuoMat 5

De Dewert DuoMat 5 komt voor met verschillende besturingsprinten. Printplaten kunnen qua vorm en aansluitingen sterk op elkaar lijken, terwijl de gebruikte elektronica en relais verschillen.

Deze uitvoering met nummer 49.233 moet daarom niet worden verward met bijvoorbeeld de DuoMat 5-printplaat 1000629, die is uitgevoerd met vier blauwe DEG 20VDC relais.

Controleer vóór het bestellen altijd de gegevens van je huidige printplaat. Kijk daarbij in ieder geval naar printplaatnummer 49.233 en de opschriften op de relais.

Extra herkenningspunten

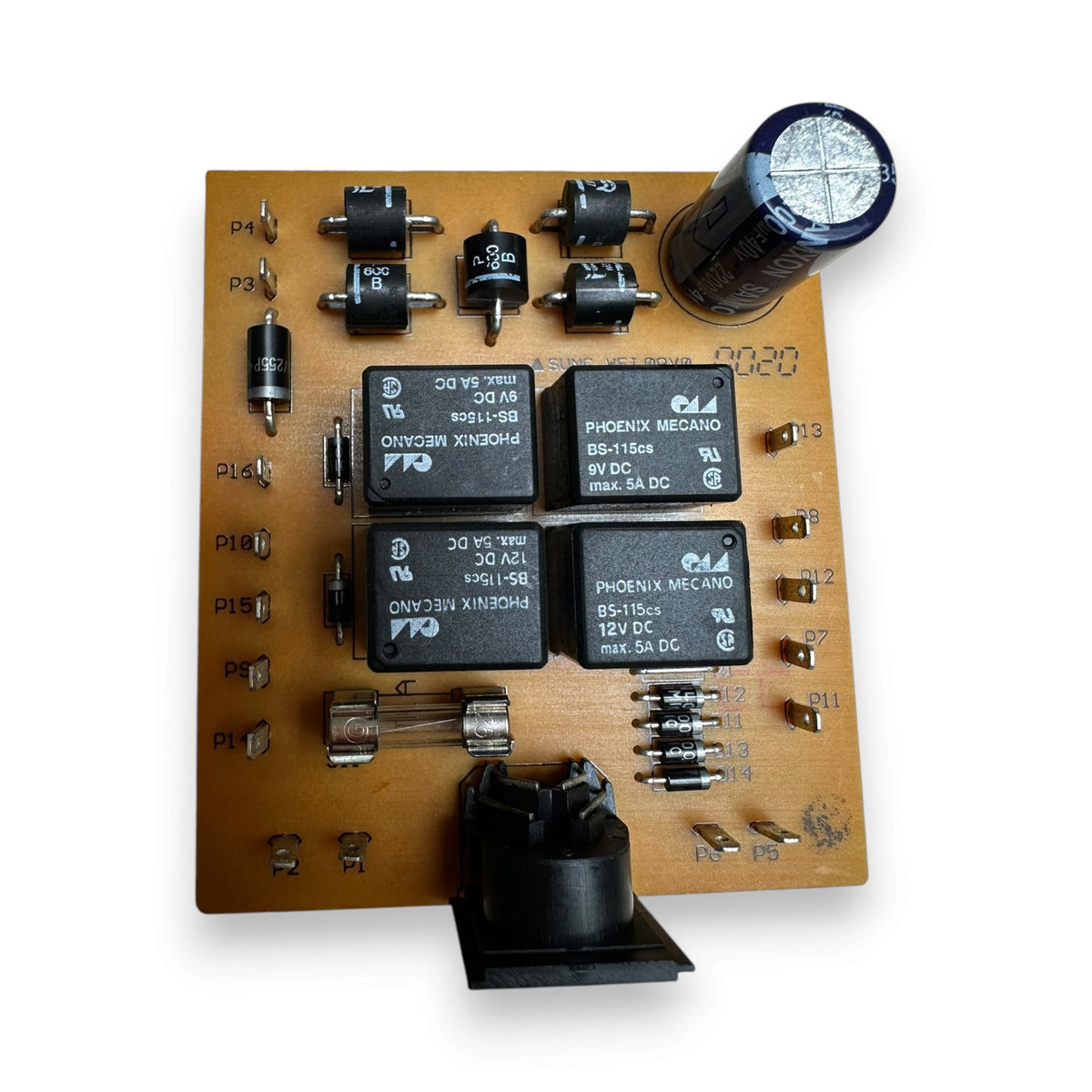

Naast het nummer 49.233 zijn op deze print onder andere de volgende aanduidingen zichtbaar:

• Phoenix Mecano BS-115CS
• 9V DC
• 12V DC
• max. 5A DC
• SUNG WEI 09V0
• 0020

Deze gegevens kunnen helpen bij het herkennen en vergelijken van je bestaande printplaat.

• Merk: Dewert
• Serie: DuoMat 5
• Onderdeel: besturingsprint / printplaat
• Printplaatnummer: 49.233
• Relaismerk: Phoenix Mecano
• Relaistype: BS-115CS
• Aantal relais: 4
• 9V relais: 2× 9V DC
• 12V relais: 2× 12V DC
• Maximale belasting relais: 5A DC
• Extra opdruk print: SUNG WEI 09V0
• Extra code: 0020
• Zekering: glaszekering op de printplaat
• Geschikt voor: Dewert DuoMat 5
• Levering: 1 complete printplaat zoals afgebeeld
• Conditie: gebruikt

Let op: voor de Dewert DuoMat 5 bestaan verschillende printplaatuitvoeringen. Controleer vóór het bestellen altijd nummer 49.233 én de Phoenix Mecano BS-115CS relais (2× 9V DC en 2× 12V DC). Een printplaat die er hetzelfde of vergelijkbaar uitziet, is niet automatisch dezelfde uitvoering.
