Deze complete Dewert schakelkabel wordt intern gebruikt in verschillende elektrische bedmotoren uit de Duo- en DuoMat-serie.

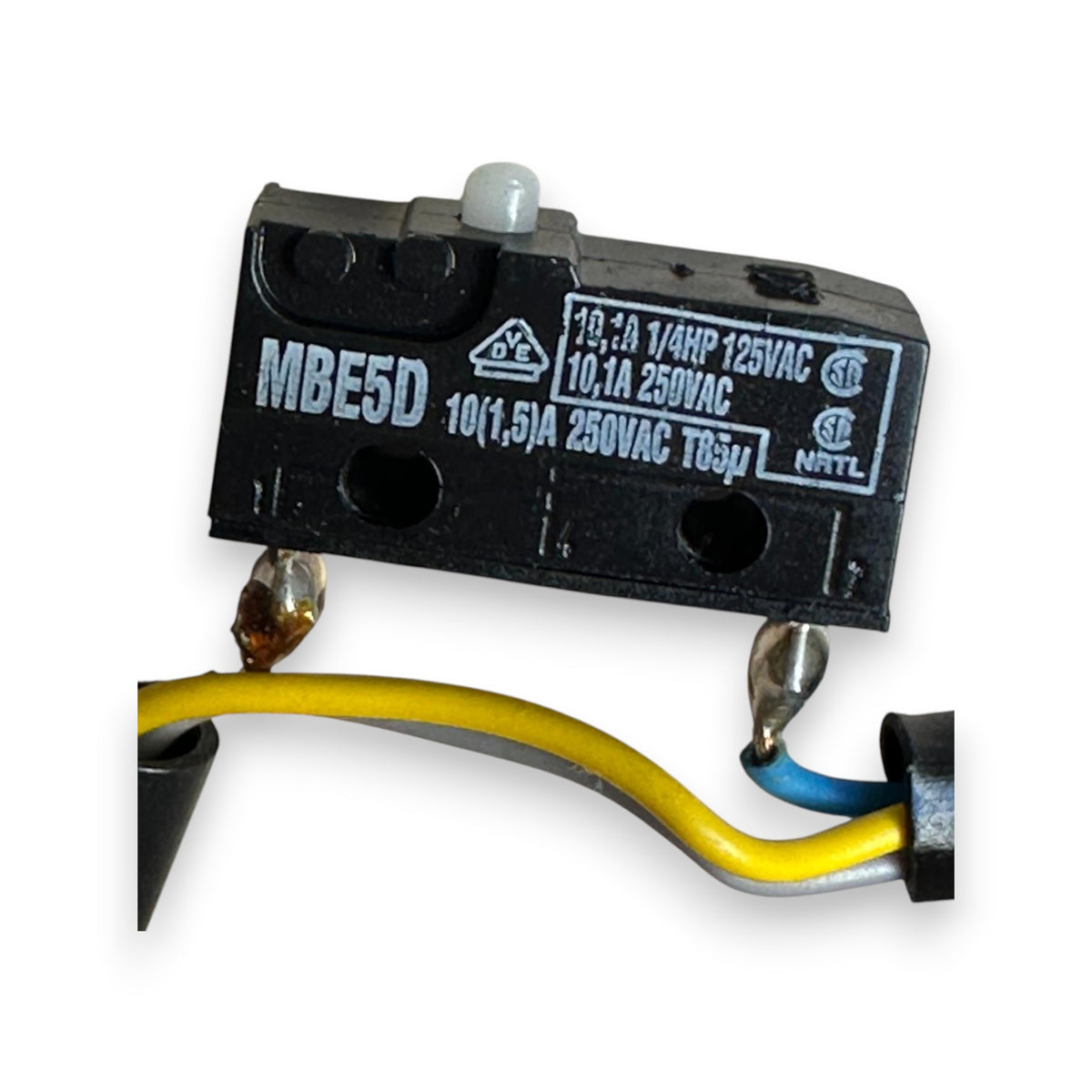

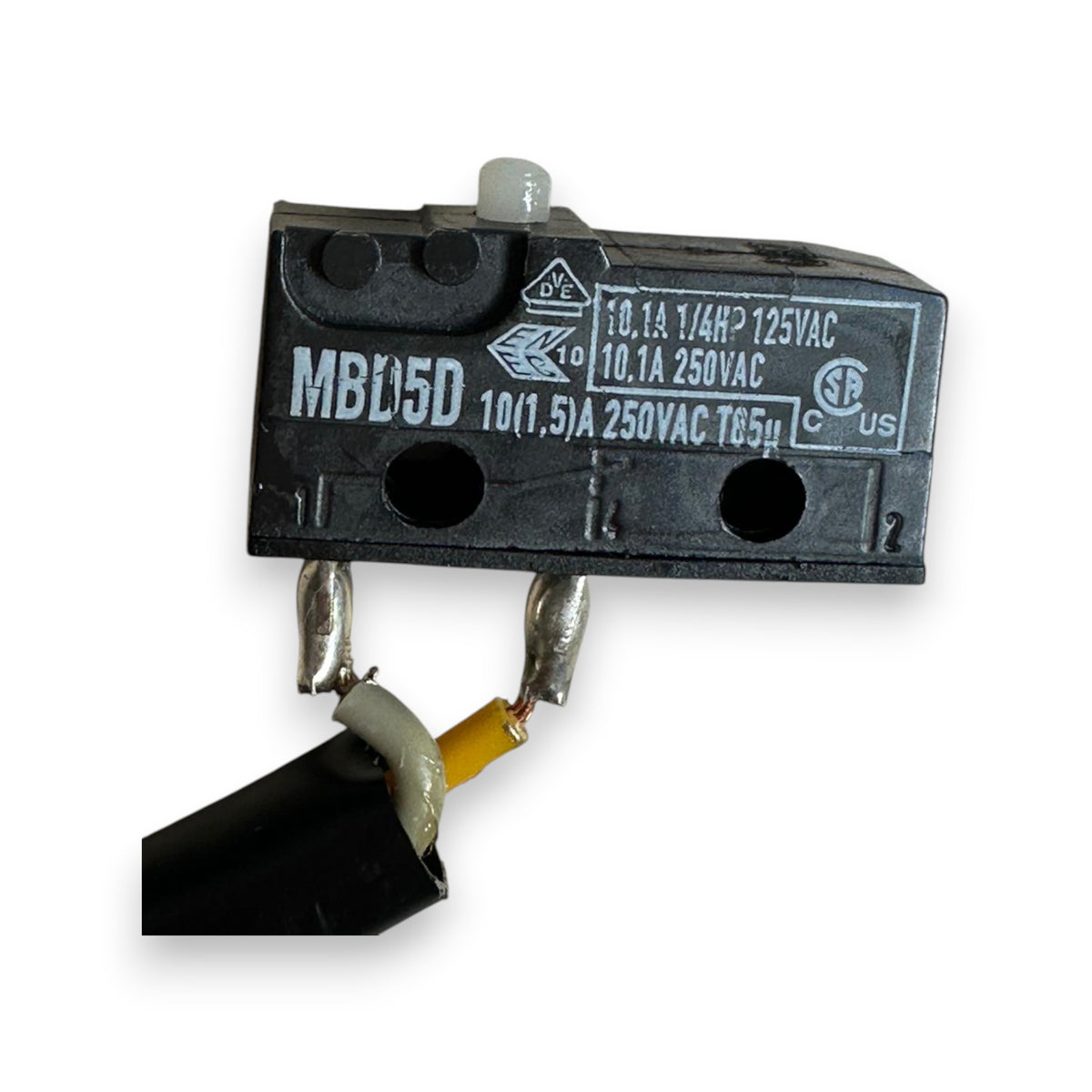

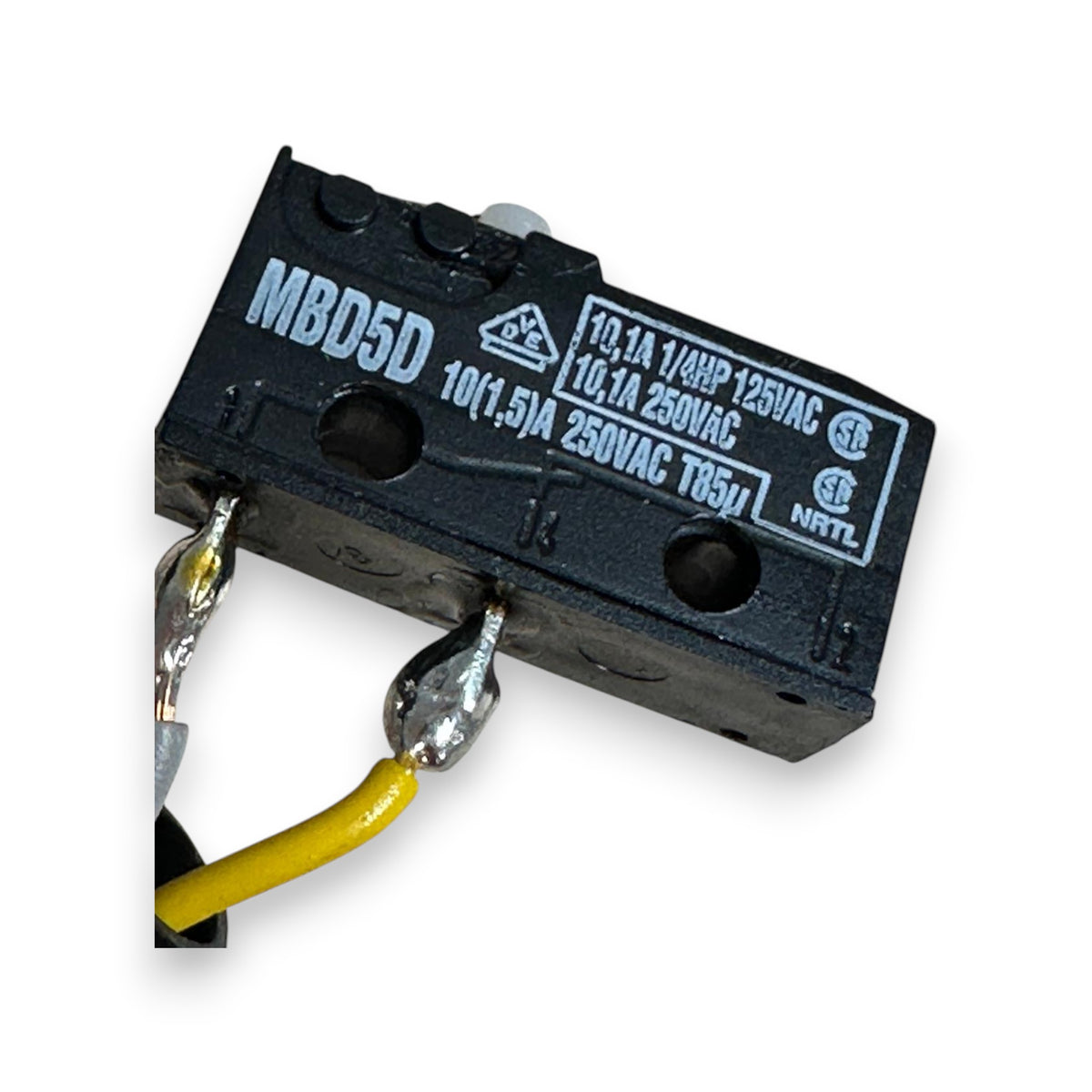

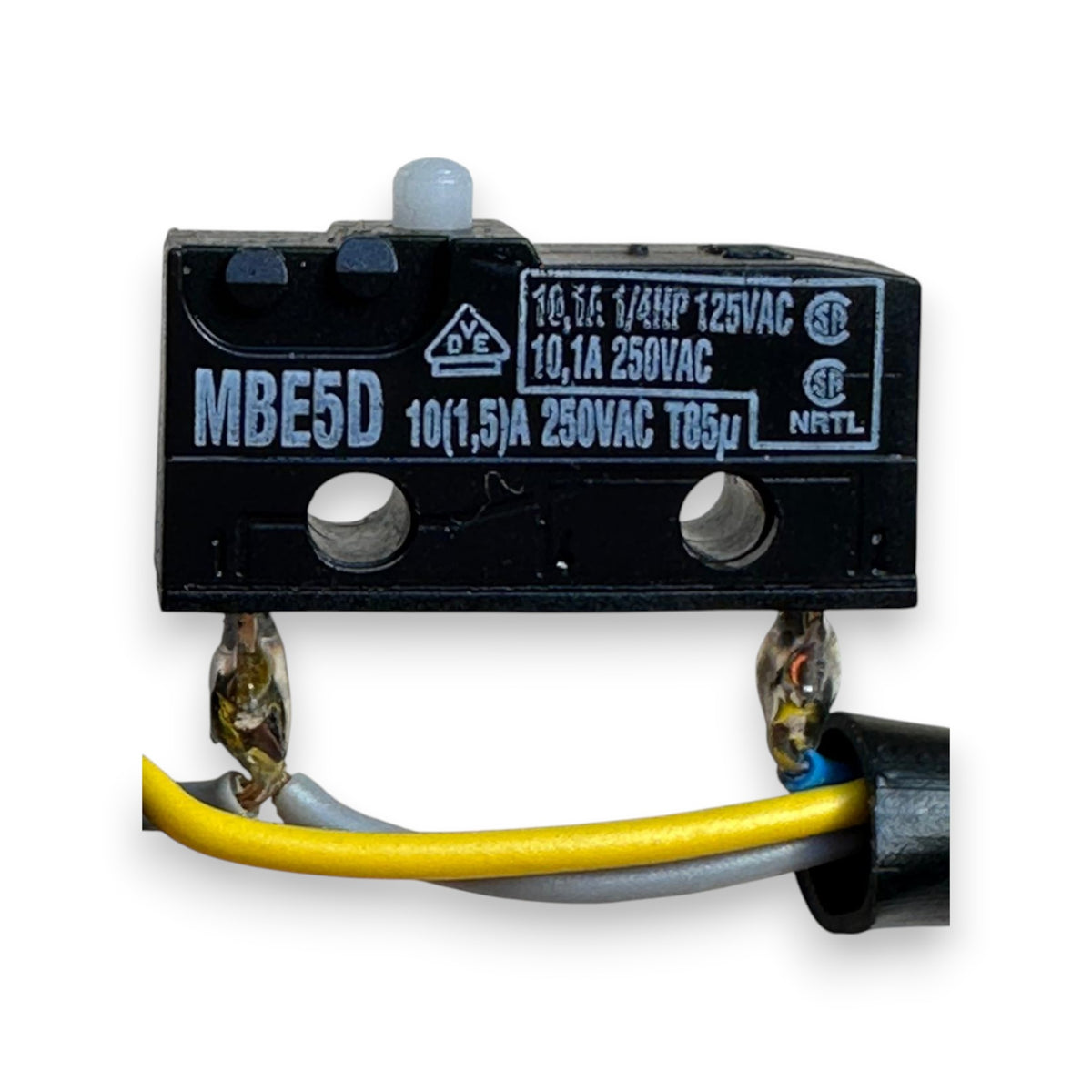

Het onderdeel bestaat uit één kabelboom waarop twee microschakelaars zijn aangesloten. De twee schakelaars hebben verschillende typeaanduidingen:

MBD5D
MBE5D

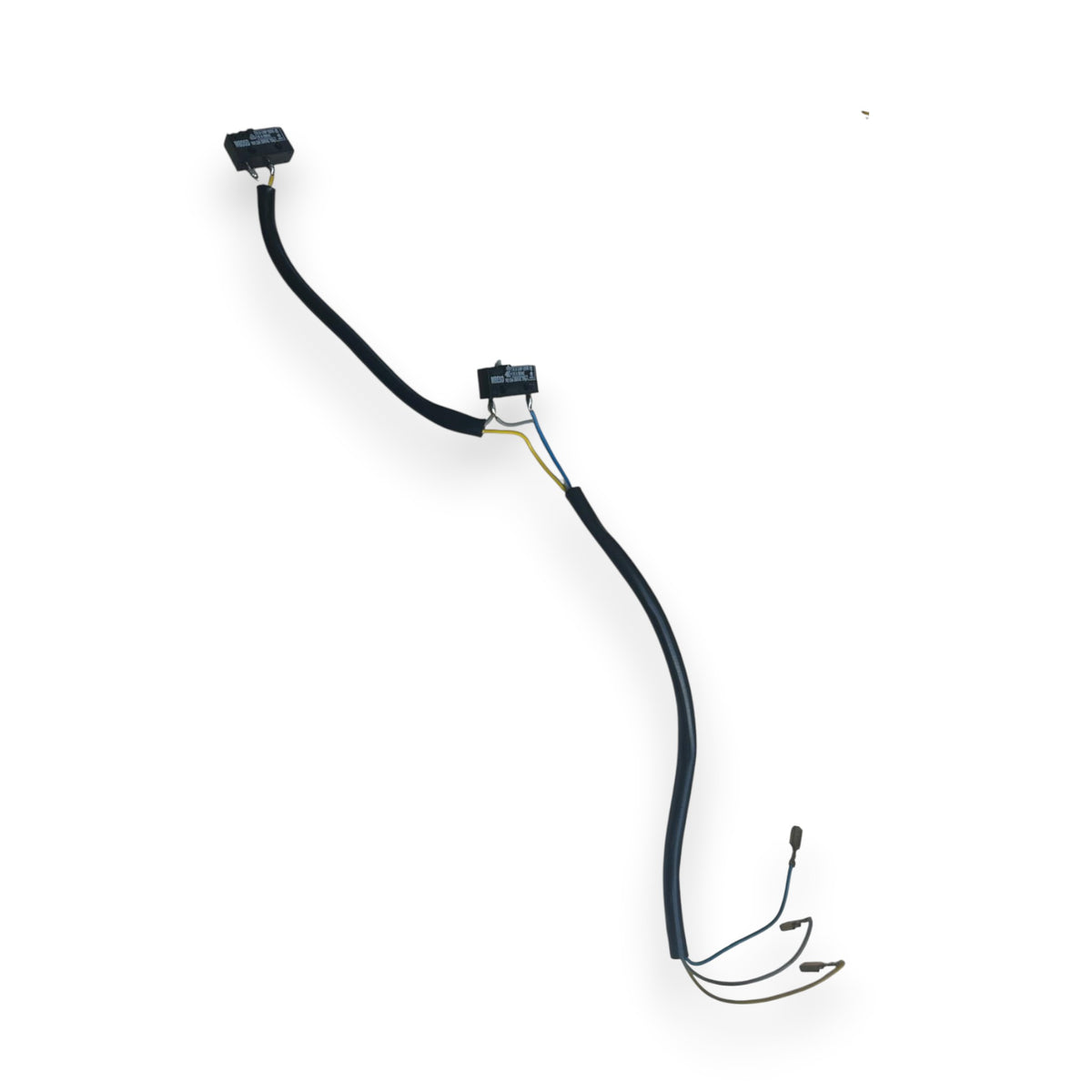

De kabelboom is uitgevoerd met drie bedradingen in blauw, geel en grijs en wordt als compleet onderdeel geleverd zoals afgebeeld.

De microschakelaars worden binnen de bedmotor door het mechaniek bediend en hebben een schakelfunctie tijdens het verstellen van de bedbodem. Ze worden onder andere gebruikt voor het begrenzen en schakelen van de beweging van de aandrijving.

Toepassing in meerdere Dewert motoren

Deze kabel met microschakelaars is niet specifiek voor slechts één Dewert motortype. Dezelfde of vergelijkbare uitvoering komt voor in meerdere motoren uit de Duo- en DuoMat-serie.

We zijn deze uitvoering onder andere tegengekomen bij verschillende Duo 6 en DuoMat 6 motoren. Ook binnen andere Duo/DuoMat-uitvoeringen, waaronder de DuoMat 1-serie, worden dergelijke schakelaars toegepast.

Omdat Dewert binnen dezelfde motorseries verschillende uitvoeringen heeft gebruikt, adviseren we om bij vervanging altijd de MBD5D / MBE5D codes, bedrading, stekker en uitvoering te vergelijken met het bestaande onderdeel.

• Merk: Dewert
• Fabrikant microschakelaars: Hartmann
• Schakelcontacten: NC / NO / C (wisselcontact)
• Onderdeel: schakelkabel / kabelboom met microschakelaars
• Aantal schakelaars: 2
• Type schakelaar 1: MBD5D
• Type schakelaar 2: MBE5D
• Belasting: 10(1,5)A 250VAC
• Temperatuurklasse: T85
• Aanvullende markering: 10.1A – 1/4HP – 125VAC
• Bedrading: blauw / geel / grijs
• Toepassing: interne schakeling van elektrische bedmotor
• Motorserie: Dewert Duo / DuoMat
• Uitvoering: compleet bekabeld onderdeel zoals afgebeeld
• Conditie: tweedehands origineel onderdeel

Controleer het bestaande onderdeel

Heb je de Dewert motor al geopend? Controleer dan of op de twee bestaande microschakelaars de codes MBD5D en MBE5D staan en vergelijk daarnaast de kabel, bedrading en aansluiting met de foto's.

Twijfel je of dit onderdeel geschikt is voor jouw bedmotor? Stuur ons dan een foto van de motor, het typeplaatje en indien mogelijk het bestaande onderdeel. We kijken graag met je mee.
