Dit complete spindleblok, ook wel duwblok of spindelunit genoemd, is onder andere toegepast in de Limoss MD201 en de MD200 bedmotor. Het onderdeel vormt het mechanische gedeelte waarmee de draaibeweging van de motor wordt omgezet in de beweging waarmee het verstelbare gedeelte van het bed wordt aangestuurd.

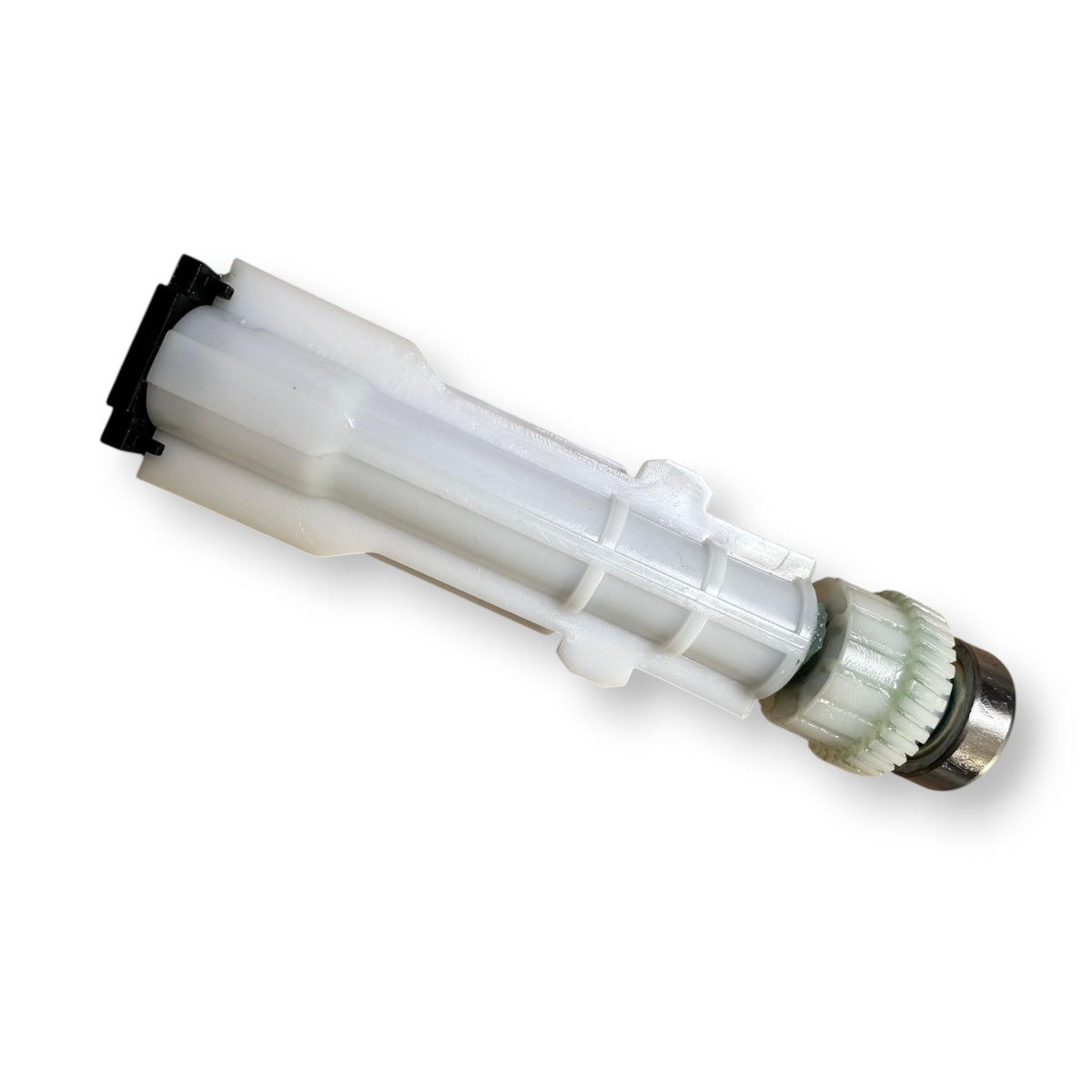

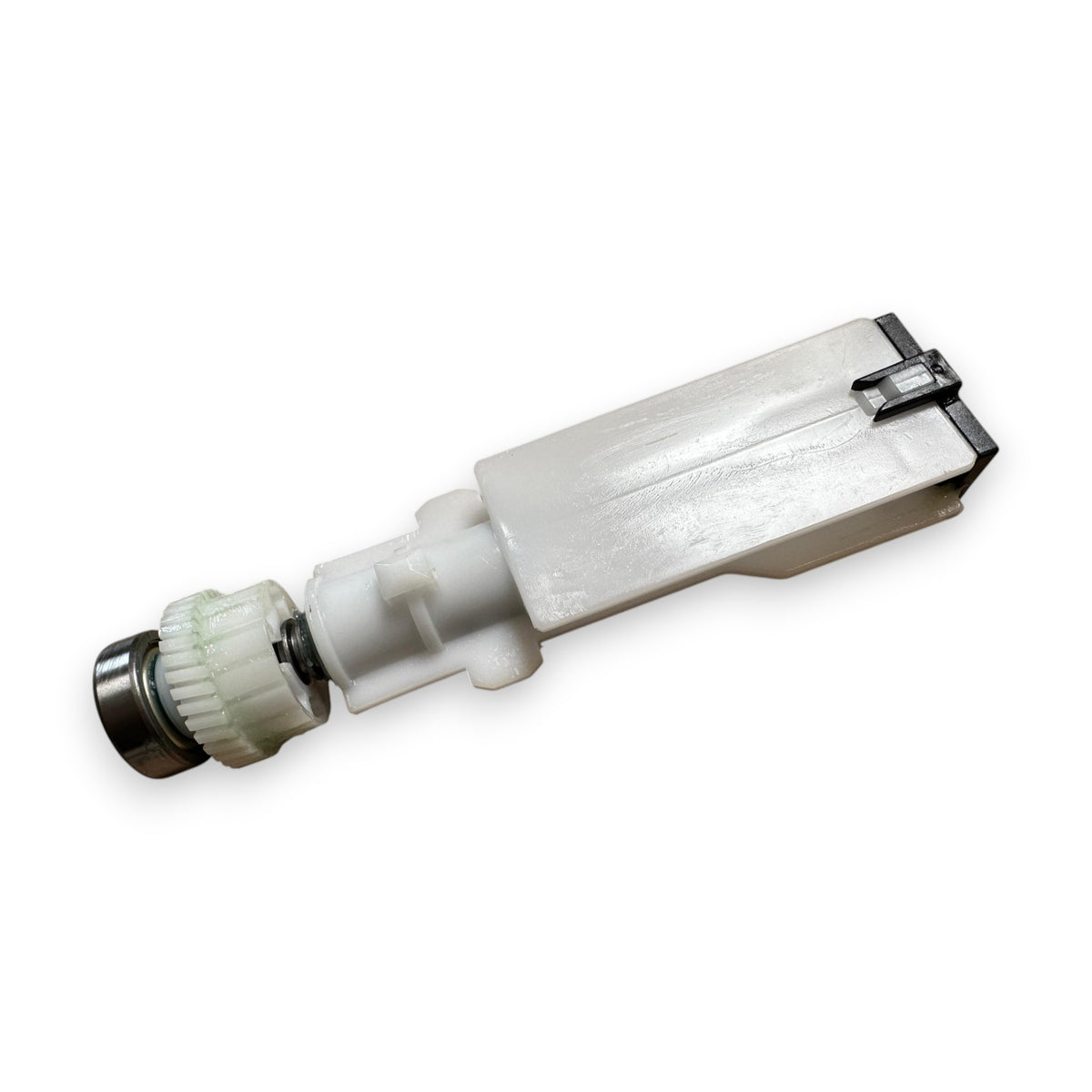

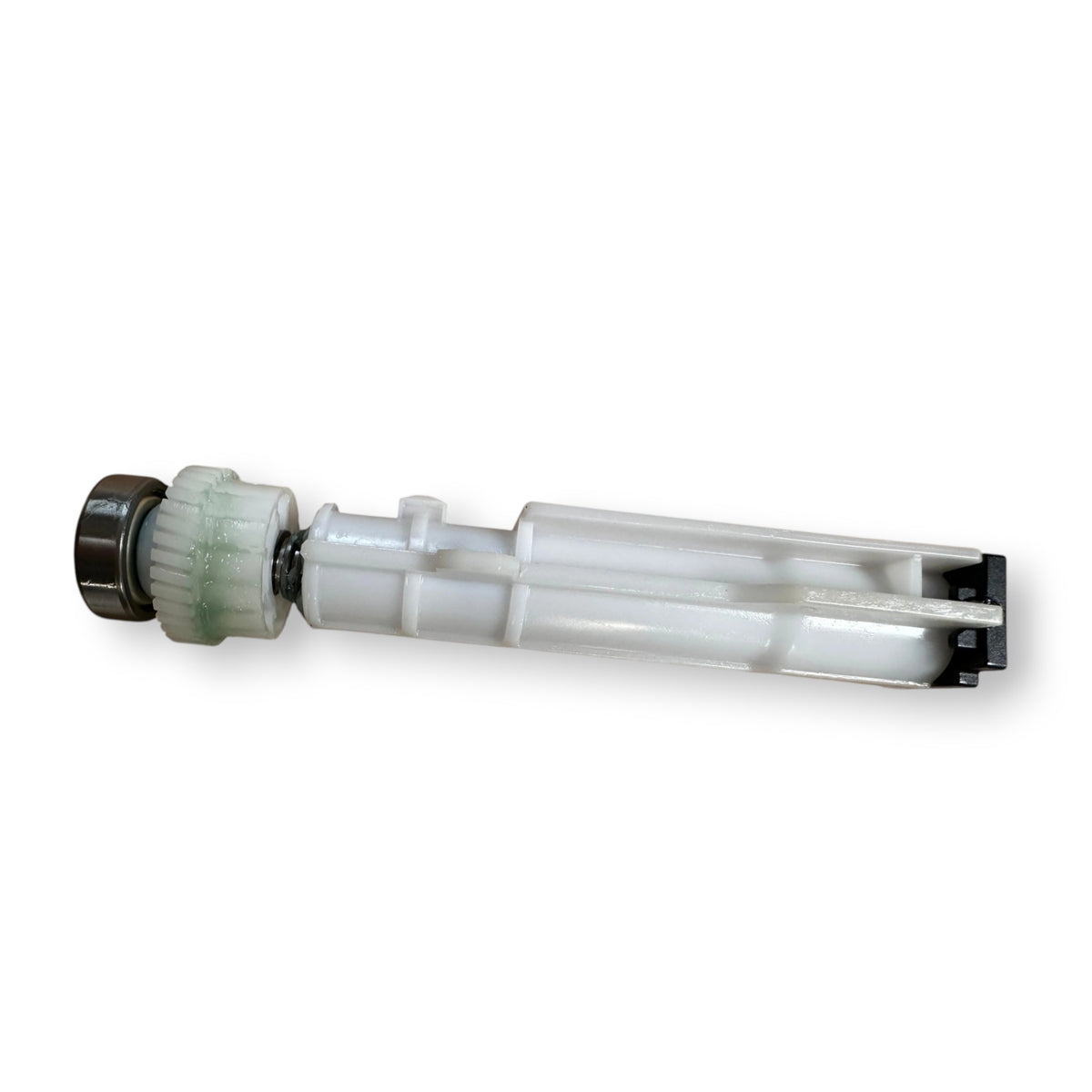

De set wordt compleet geleverd zoals afgebeeld: het kunststof spindleblok / duwblok met zwart opzetstuk, de metalen spindel met schroefdraad, het kunststof tandwiel en het kogellager. Hierdoor hoef je deze onderdelen niet afzonderlijk over te zetten.

Een belangrijk herkenningspunt van deze uitvoering is de draairichting van de spindel. De spindel wordt tegen de klok in het duwblok gedraaid. Controleer dit bij je bestaande onderdeel, omdat een spindel met een andere draairichting niet geschikt is.

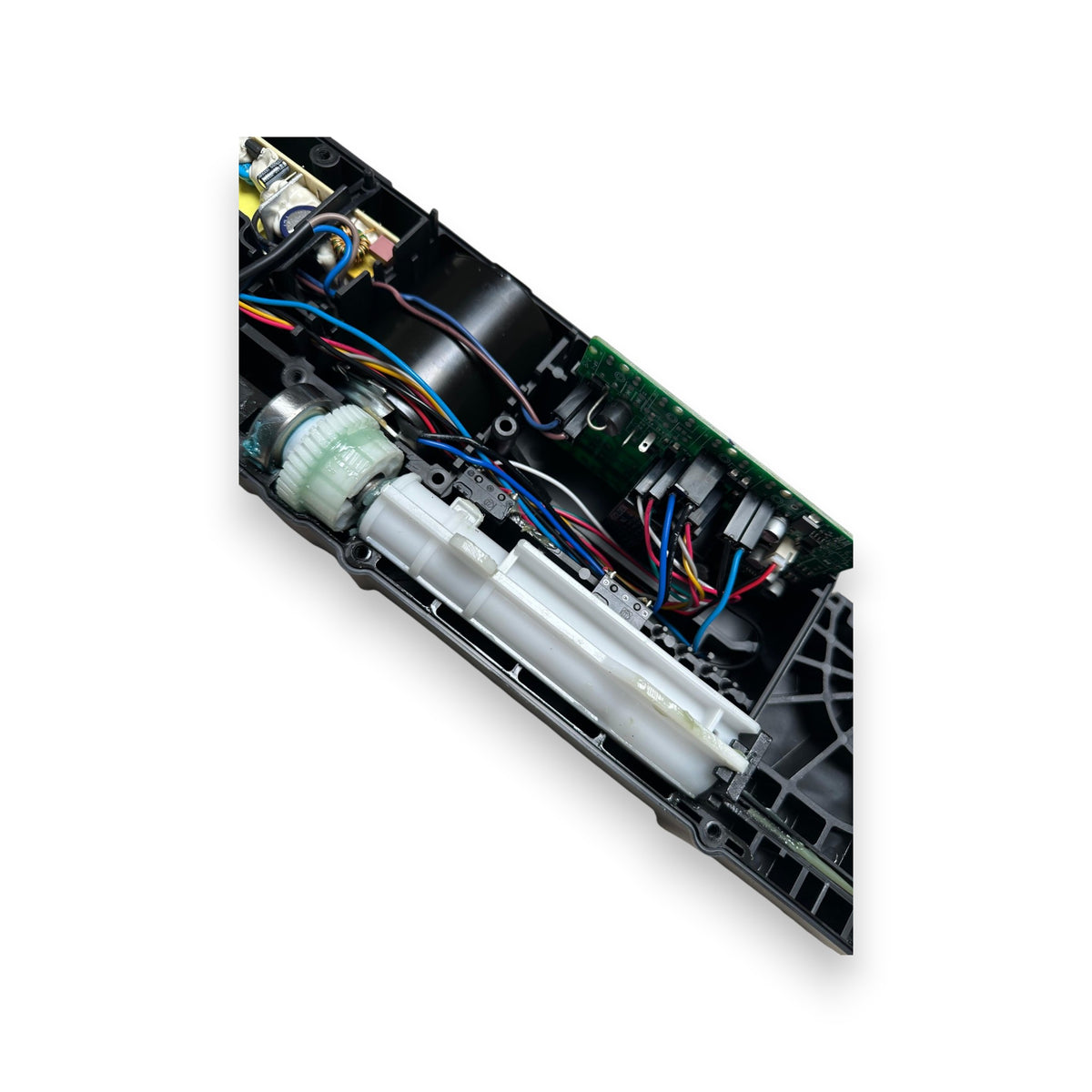

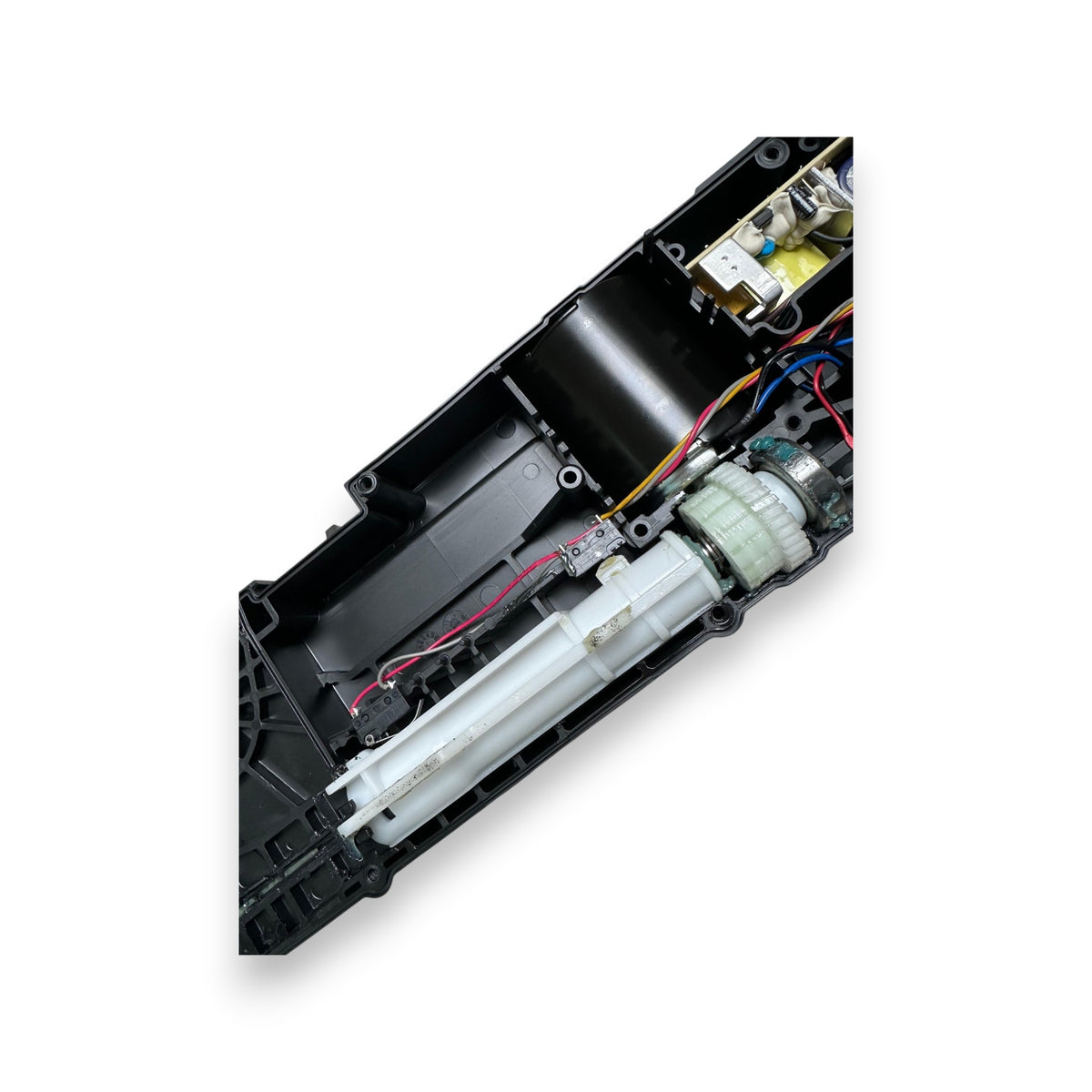

Dit onderdeel is afkomstig uit een Limoss MD201, maar kan ook in andere bedmotoren zijn toegepast waaronder de Limoss MD200. Vergelijk daarom vooral de vorm, afmetingen, draairichting, het tandwiel en het kogellager met je huidige onderdeel.

• Onderdeel: spindleblok / duwblok / spindelunit
• Onder andere toegepast in: Limoss MD201 en de Limoss
  MD200
• Levering: complete unit met duwblok, spindel, tandwiel en kogellager

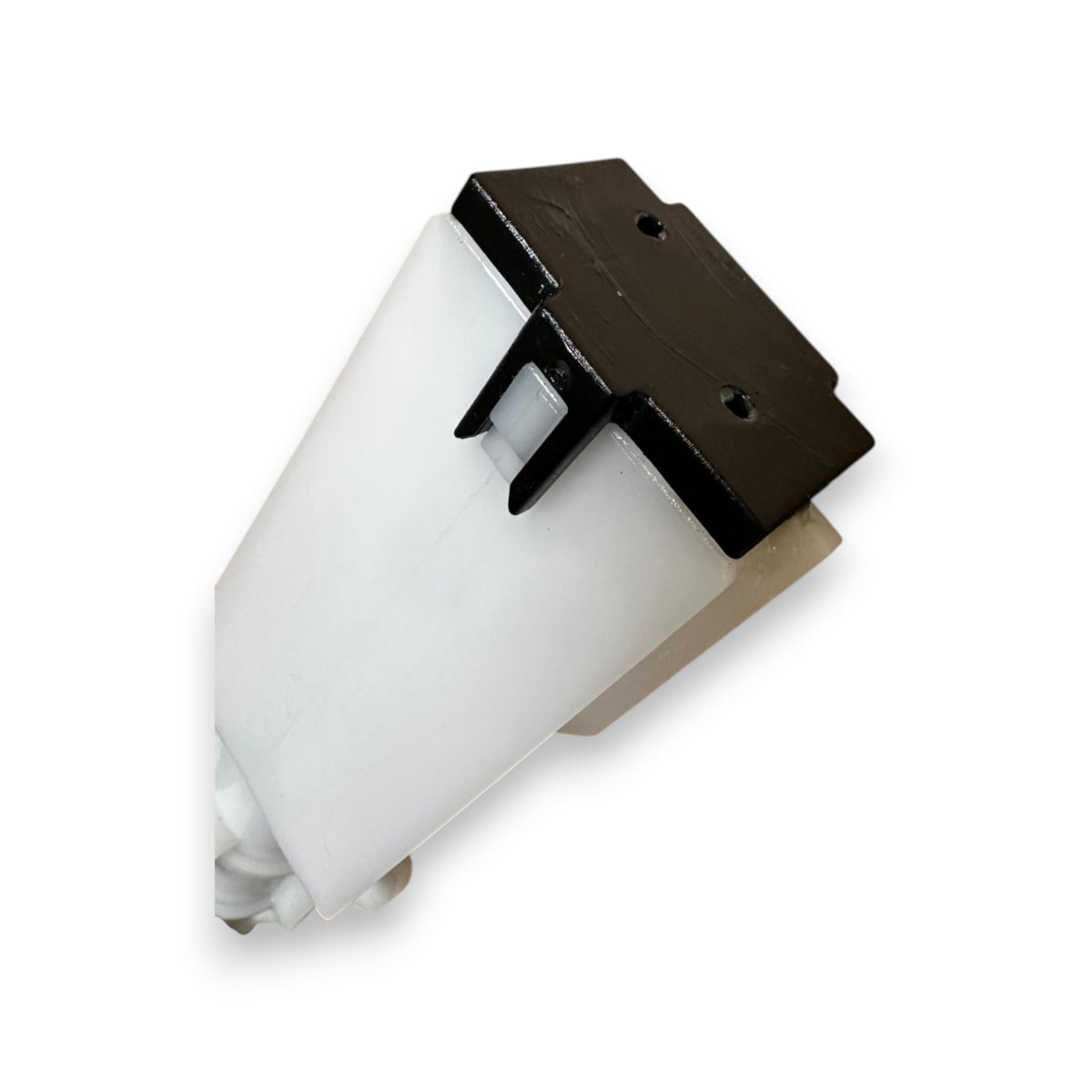

• Lengte spindleblok: ca. 133 mm, inclusief zwart opzetstuk
• Afmetingen spindelblok: ca. 133 × 46 × 30 mm (L × B × D), gemeten op de grootste punten
• Meetwijze spindleblok: breedte en hoogte gemeten op de breedste punten vanwege de onregelmatige vorm
• Totale lengte spindel: ca. 161 mm
• Diameter schroefdraad spindel: ca. 14 mm, gemeten over de toppen van de schroefdraad
• Draairichting spindel: tegen de klok in het duwblok
• Diameter tandwiel: ca. 37 mm, gemeten over de toppen van de tanden
• Breedte kunststof tandwiel: ca. 26 mm

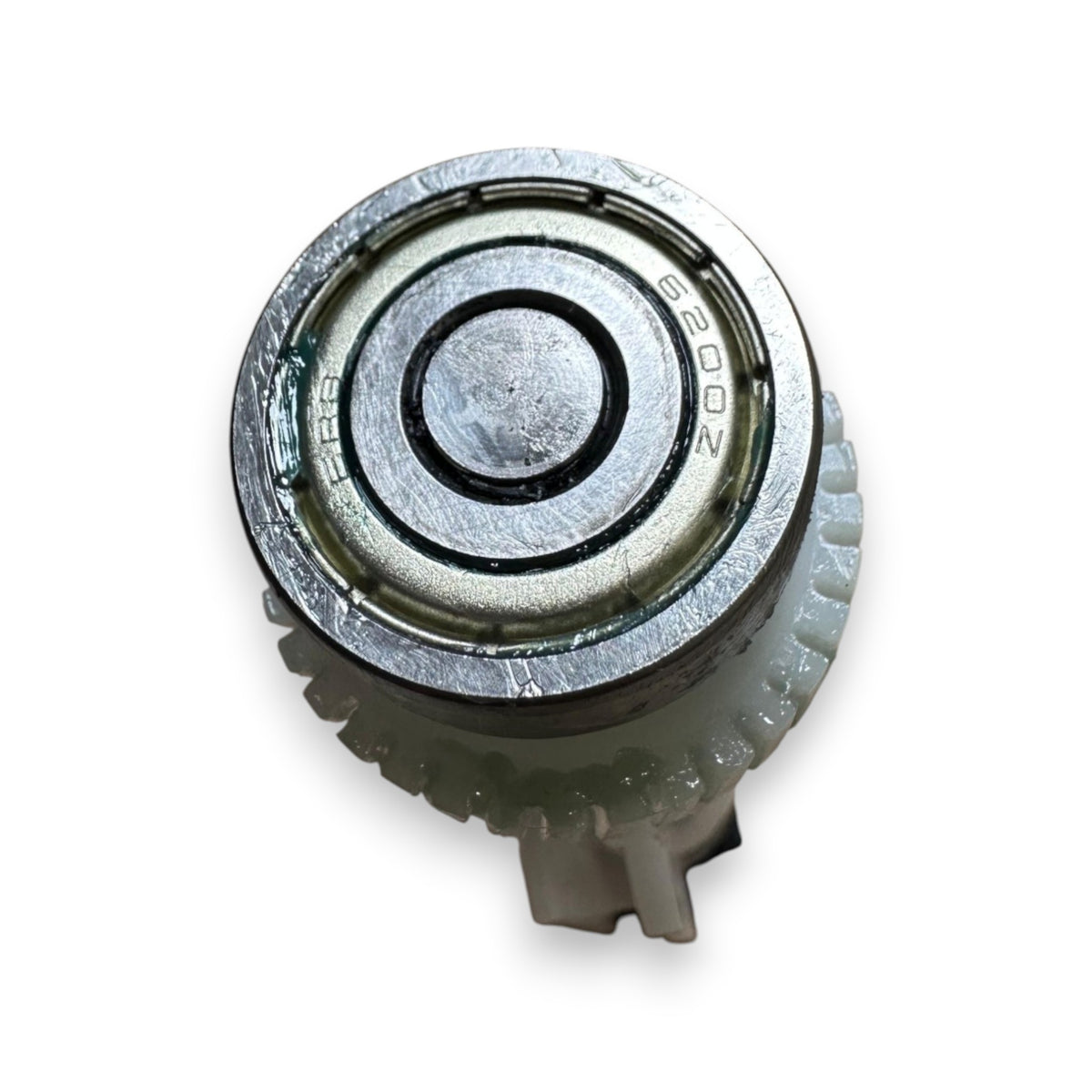

• Kogellager: 6200 Z
• Diameter kogellager: 30 mm
• Dikte kogellager: 9 mm

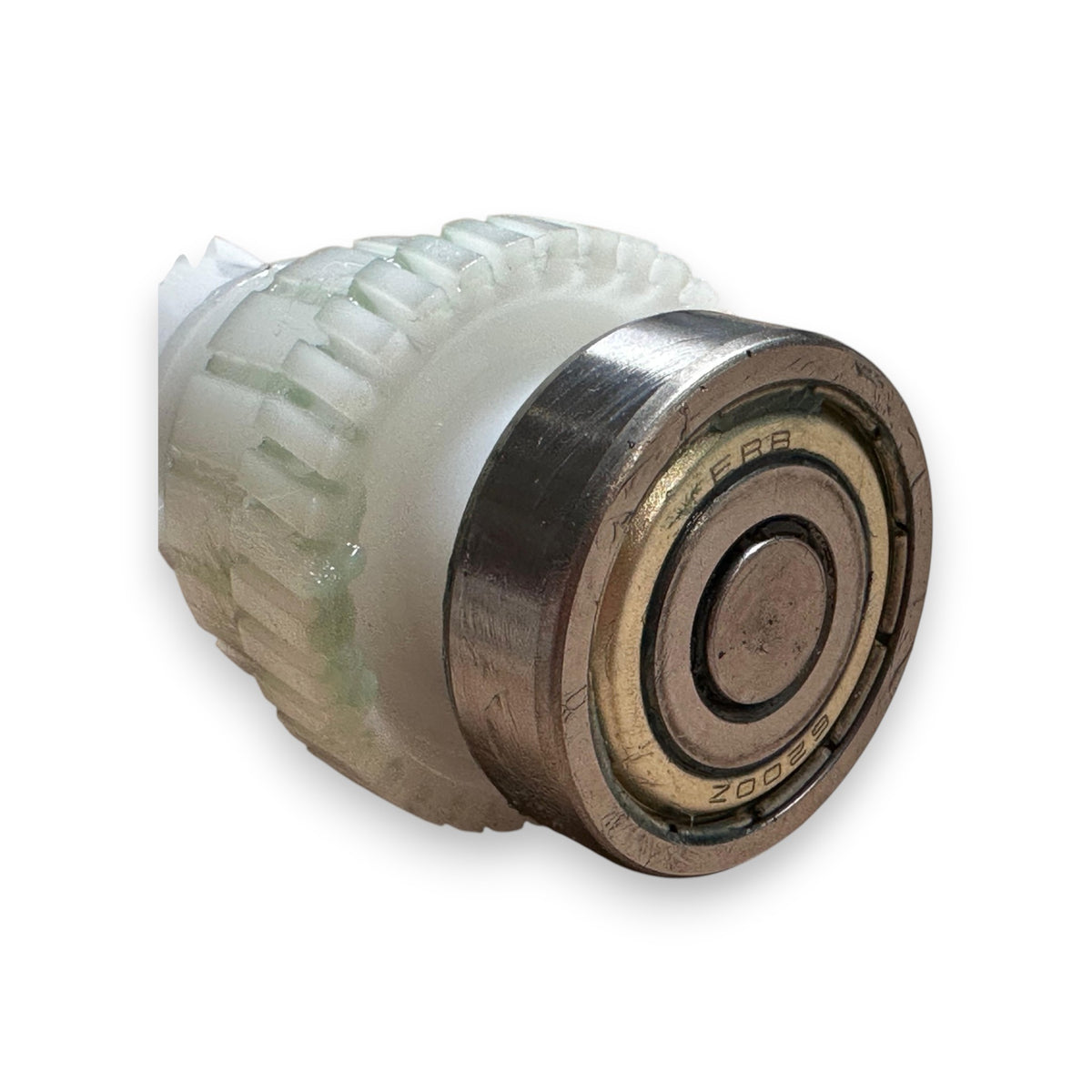

• Opdruk kogellager: EDUARD RICHARD BERNHARDT / 6200 Z
