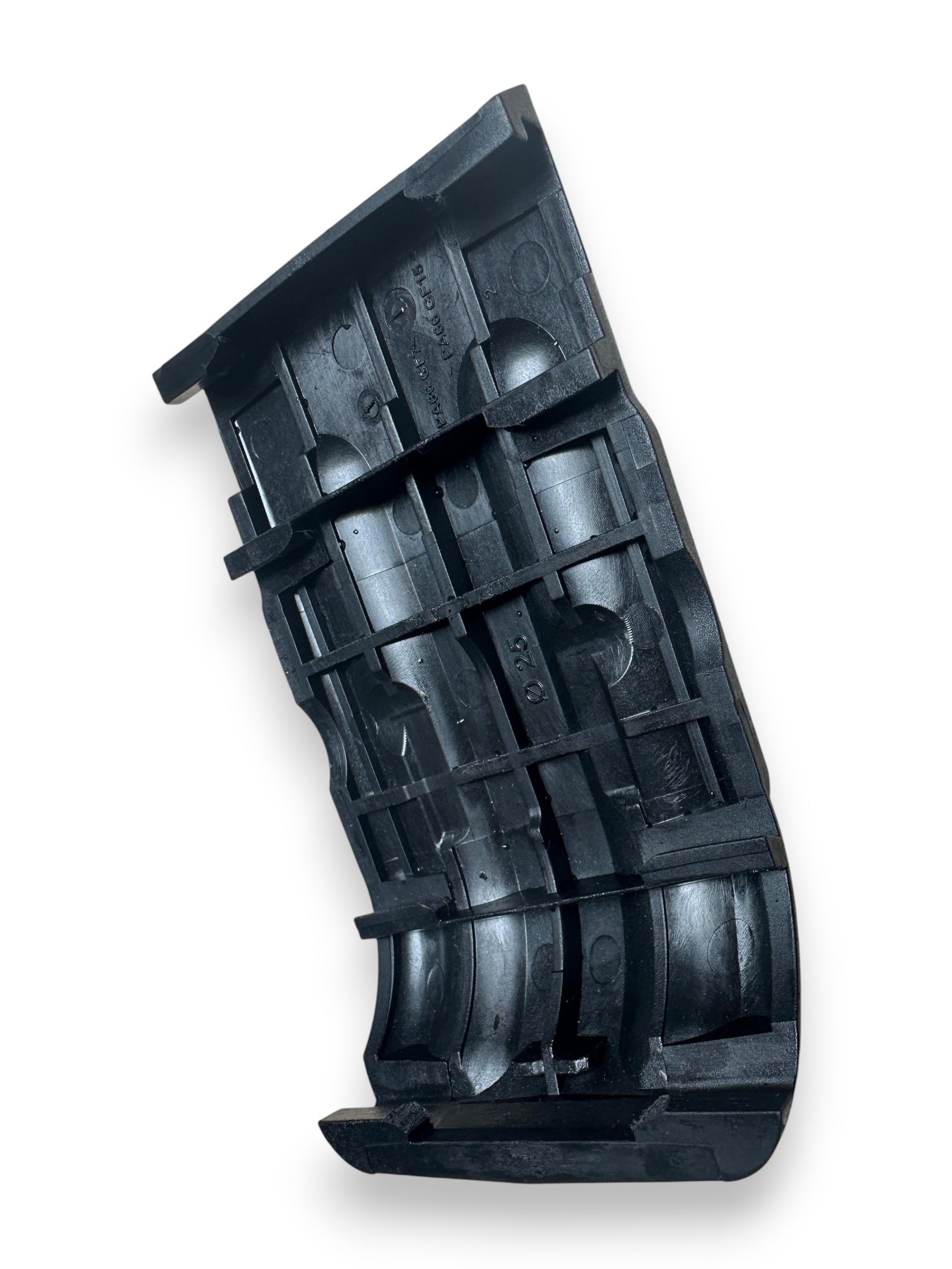

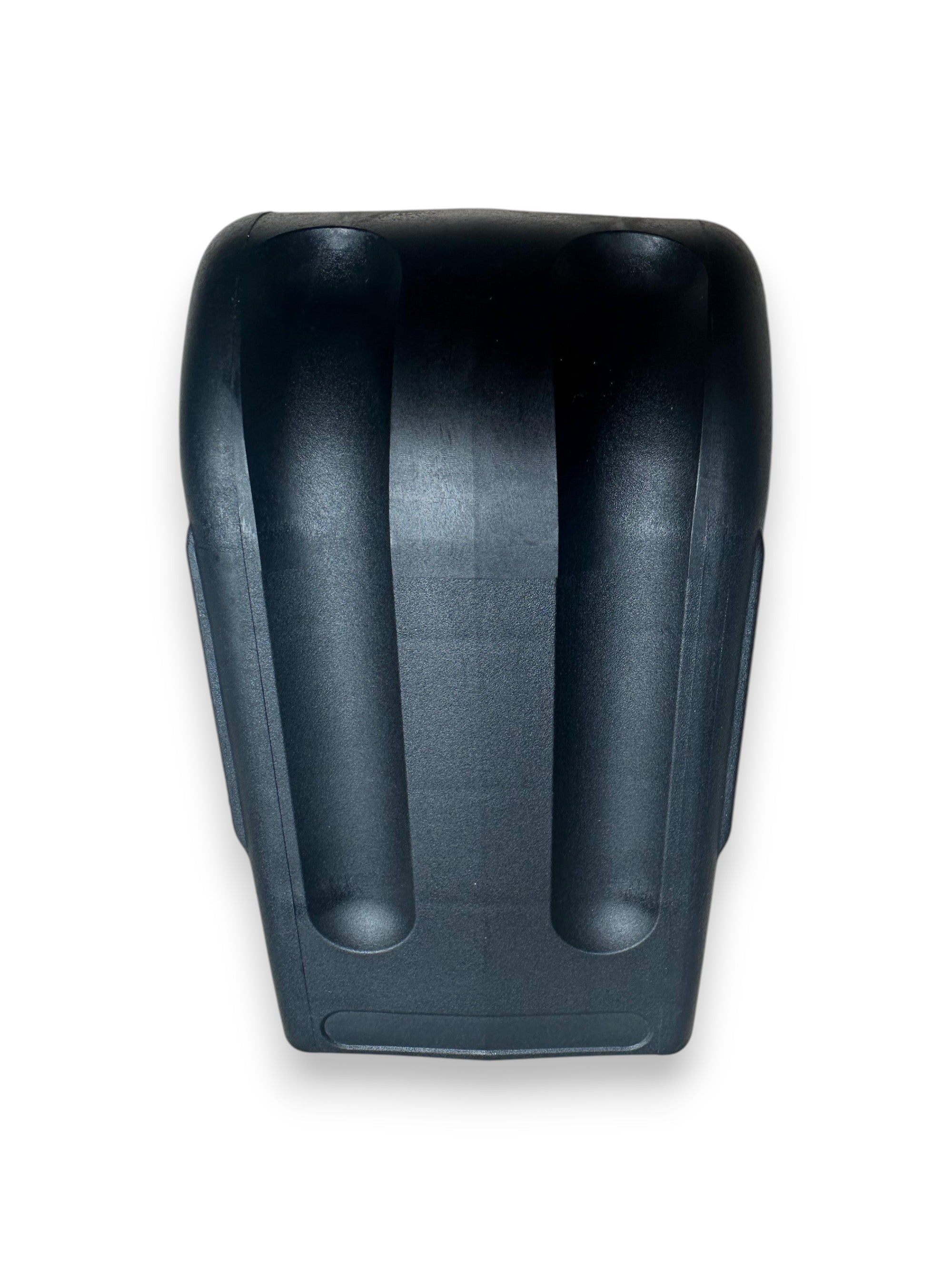

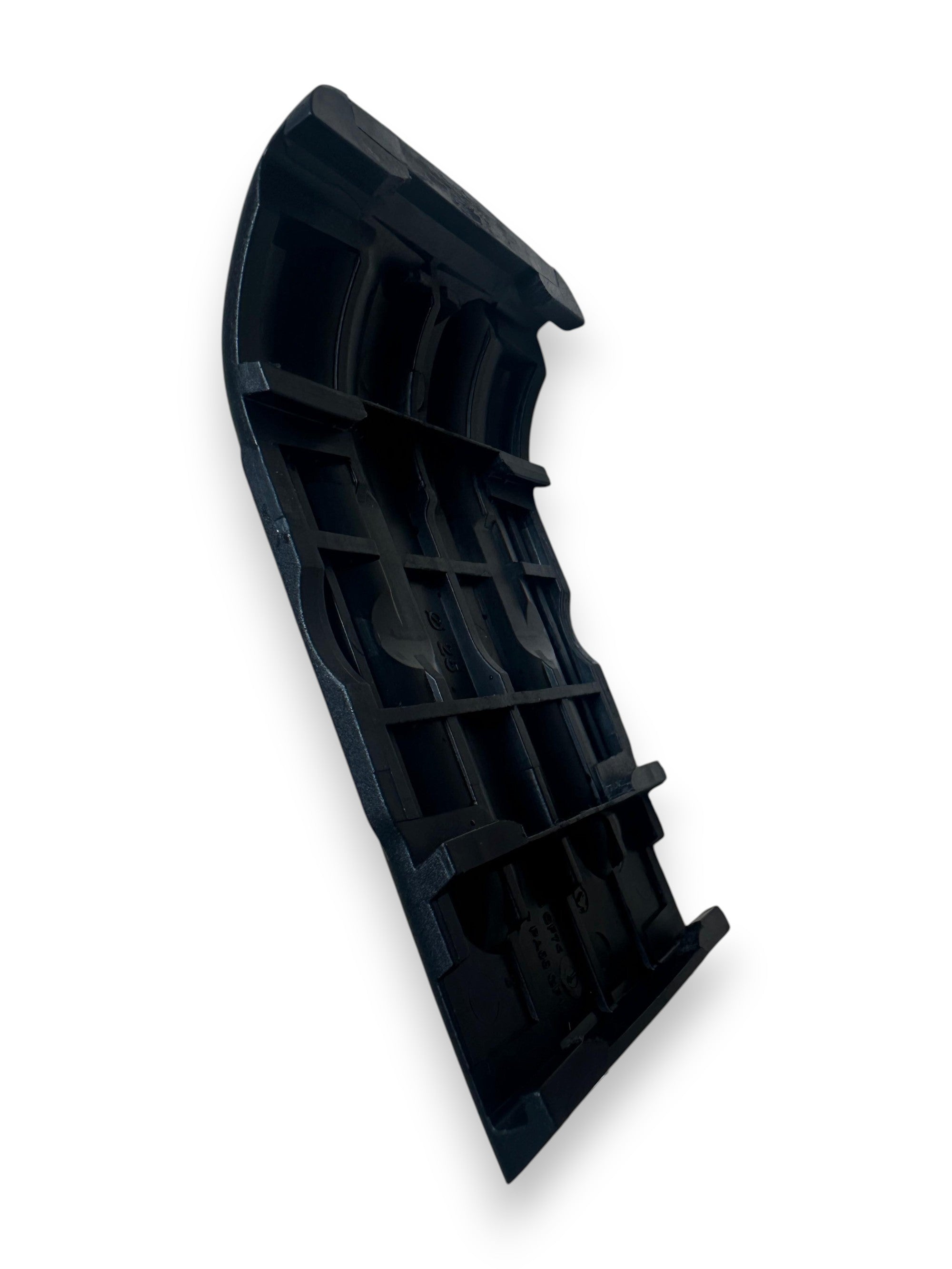

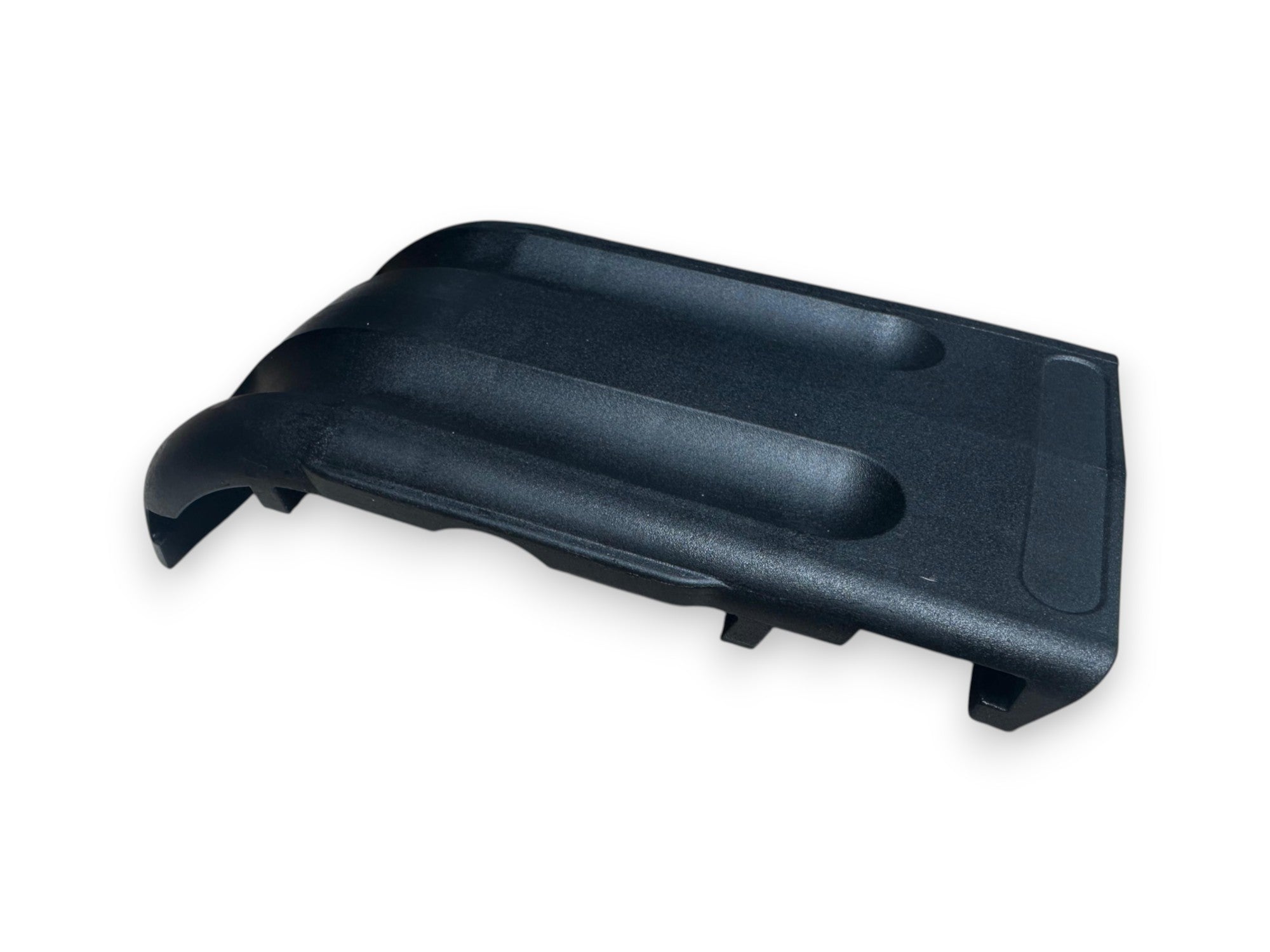

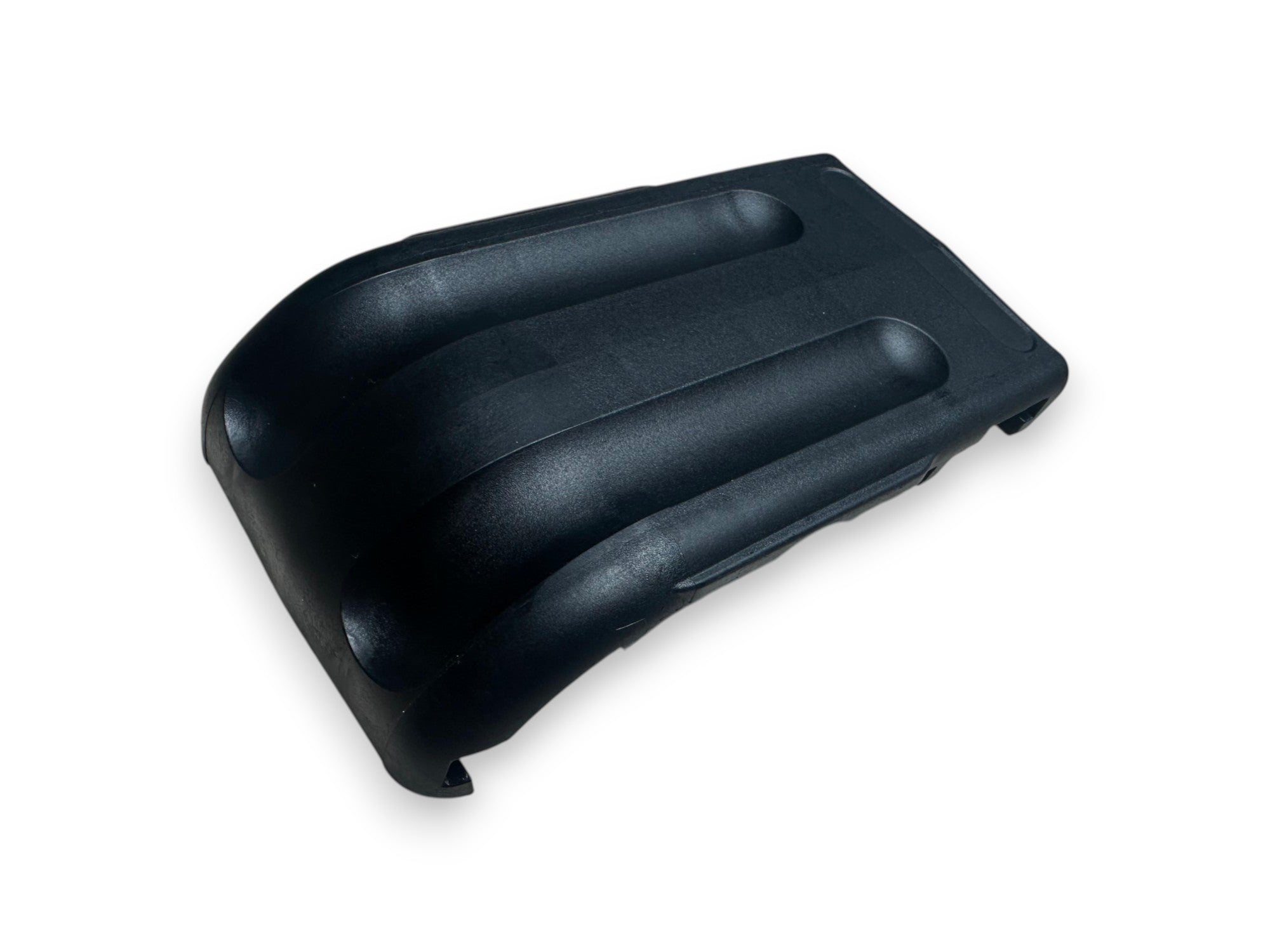

Vervangende motorbevestigingsschuif voor bedmotoren uit de OKIN OKIMAT 4-serie met een stangdiameter van Ø 25 mm. Geschikt als de oorspronkelijke schuif is afgebroken, beschadigd of ontbreekt. De maat staat aan de binnenkant van de originele schuif vermeld.
Lange omschrijving
Deze motorbevestigingsschuif voor de OKIN OKIMAT 4 wordt aan de zijkant van de bedmotor geplaatst. De schuif sluit de bevestiging rond de metalen stang van het verstelbare bed af en zorgt ervoor dat de motor stevig op zijn plaats blijft zitten.
Het reserveonderdeel is geschikt voor uitvoeringen uit de OKIMAT 4-serie met een stangdiameter van Ø 25 mm, waaronder:
- OKIMAT 4 IPS
- OKIMAT 4 IPSe
- OKIMAT 4 IPS-E
- OKIMAT 4 IPSE
- OKIMAT 4 EPS
- OKIMAT 4 EPSe
- OKIMAT 4 EPS-E
- OKIMAT 4 EPSE
De schrijfwijze van het motortype kan op het typeplaatje verschillen. Zo kan IPSe bijvoorbeeld ook als IPSE of IPS-E worden geschreven. Deze benamingen hebben betrekking op uitvoeringen binnen dezelfde OKIMAT 4-serie.
Controleer de maat op de oude schuif
De OKIMAT 4 is geleverd met verschillende diameters voor de bevestigingsstangen. Deze schuif is geschikt voor de uitvoering van Ø 25 mm.
Aan de binnenkant van de originele motorbevestigingsschuif staat de diameter vermeld. Haal de oude schuif uit de motor en controleer de aanduiding aan de binnenzijde. Staat hier Ø 25? Dan is dit de juiste uitvoering.
Is de oude schuif niet meer aanwezig of is de aanduiding niet leesbaar? Meet dan de diameter van de metalen bevestigingsstang waarop de motor wordt gemonteerd.
Vervanging van een afgebroken schuif
Een motorbevestigingsschuif kan afbreken of beschadigd raken wanneer de bedmotor verkeerd wordt gemonteerd of wanneer het verstelbare bed aan één kant wordt opgetild terwijl de motor nog bevestigd is. Ook kan een schuif na verloop van tijd versleten raken of verloren gaan.
Met deze losse vervangende schuif kan de motorbevestiging worden hersteld zonder dat de complete OKIMAT 4-bedmotor vervangen hoeft te worden.
Montage
Haal voor de montage de stekker uit het stopcontact en zorg ervoor dat het verstelbare bed niet wordt belast. Plaats de motor correct over de bevestigingsstang en schuif vervolgens de motorbevestigingsschuif volledig in de bestaande geleiding.
Controleer vóór gebruik of de schuif goed op zijn plaats zit en de motor aan beide kanten stevig is bevestigd. Voor de montage is doorgaans geen gereedschap nodig.
Twijfel je toch over de uitvoering? Stuur ons dan een duidelijke foto van de motor, het typeplaatje en de bestaande bevestigingsschuif. Wij kijken graag met je mee.
