Originele OKIN besturingsprint voor de OKIMAT 2SL dubbele bedmotor. Deze printplaat verzorgt de elektronische aansturing van de motor en kan worden gebruikt wanneer de bestaande printplaat defect is, terwijl de overige onderdelen van de bedmotor nog goed functioneren.

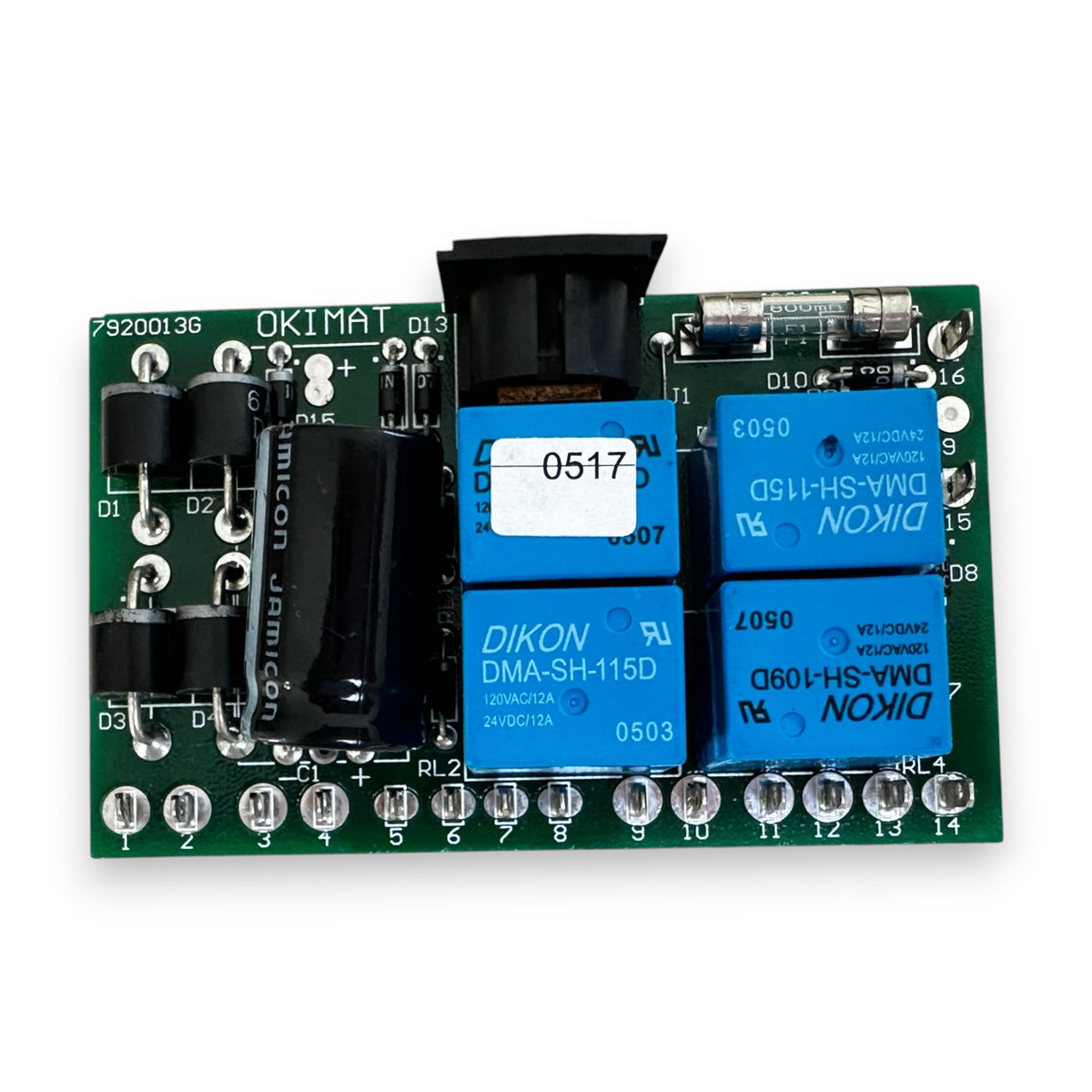

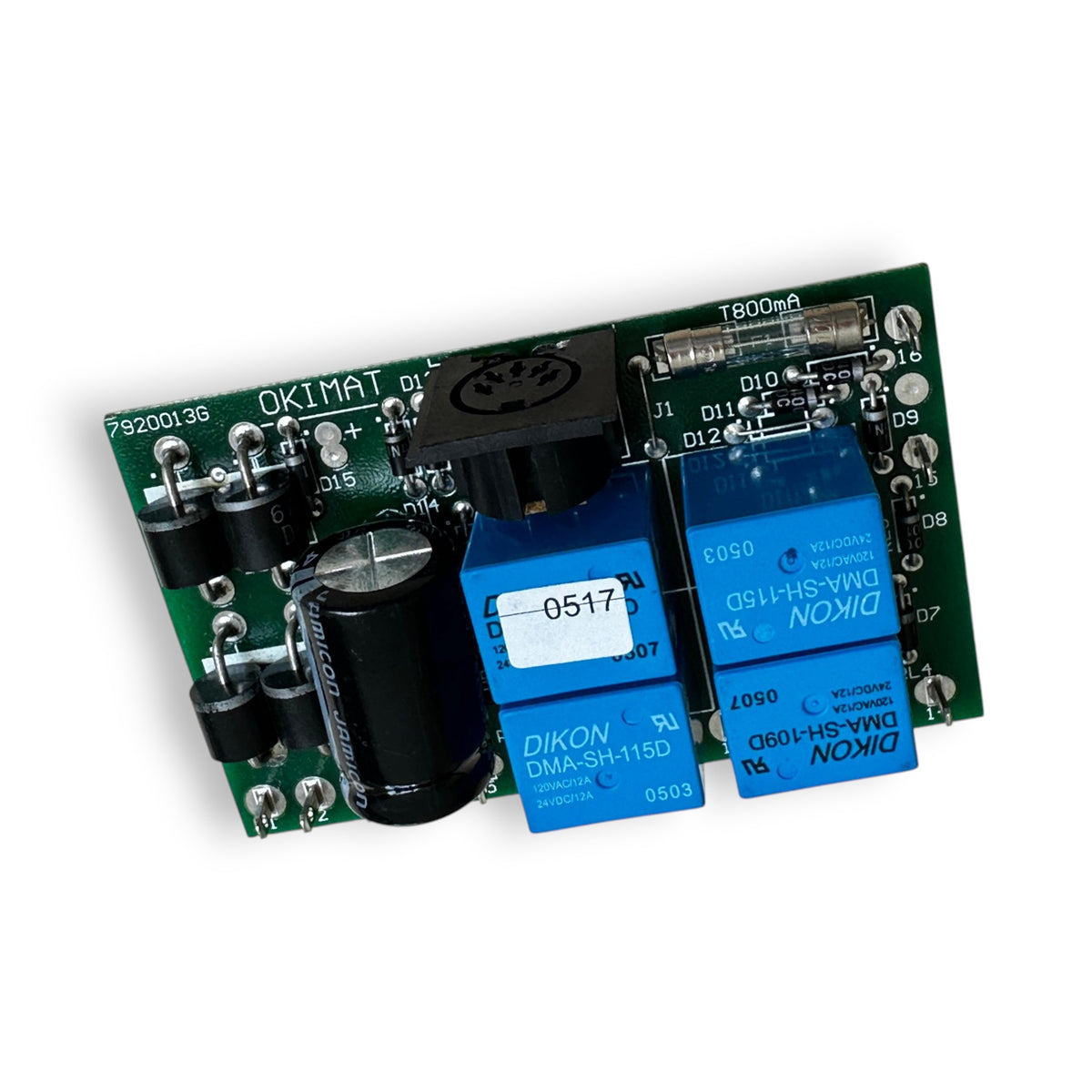

Op de printplaat staat het nummer 7920013G en de aanduiding OKIMAT. Op een andere originele uitvoering van dezelfde print is daarnaast een witte identificatiesticker aanwezig met nummer 3.00.110.044.00 en code 70228. Omdat markeringen en stickers tussen verschillende productieseries kunnen verschillen, zijn deze nummers allemaal opgenomen ter identificatie.

Deze printplaten zijn afkomstig uit de OKIN OKIMAT 2SL bedmotoren die wij hebben aangetroffen met motornummers 1.05.000.461.30 en 1.05.000.039.30. Beide motoruitvoeringen hebben een voedingsspecificatie van 230V, 50/60Hz, 50W, een uitgang van 24V DC en een maximale kracht van 2 × 4000 N.

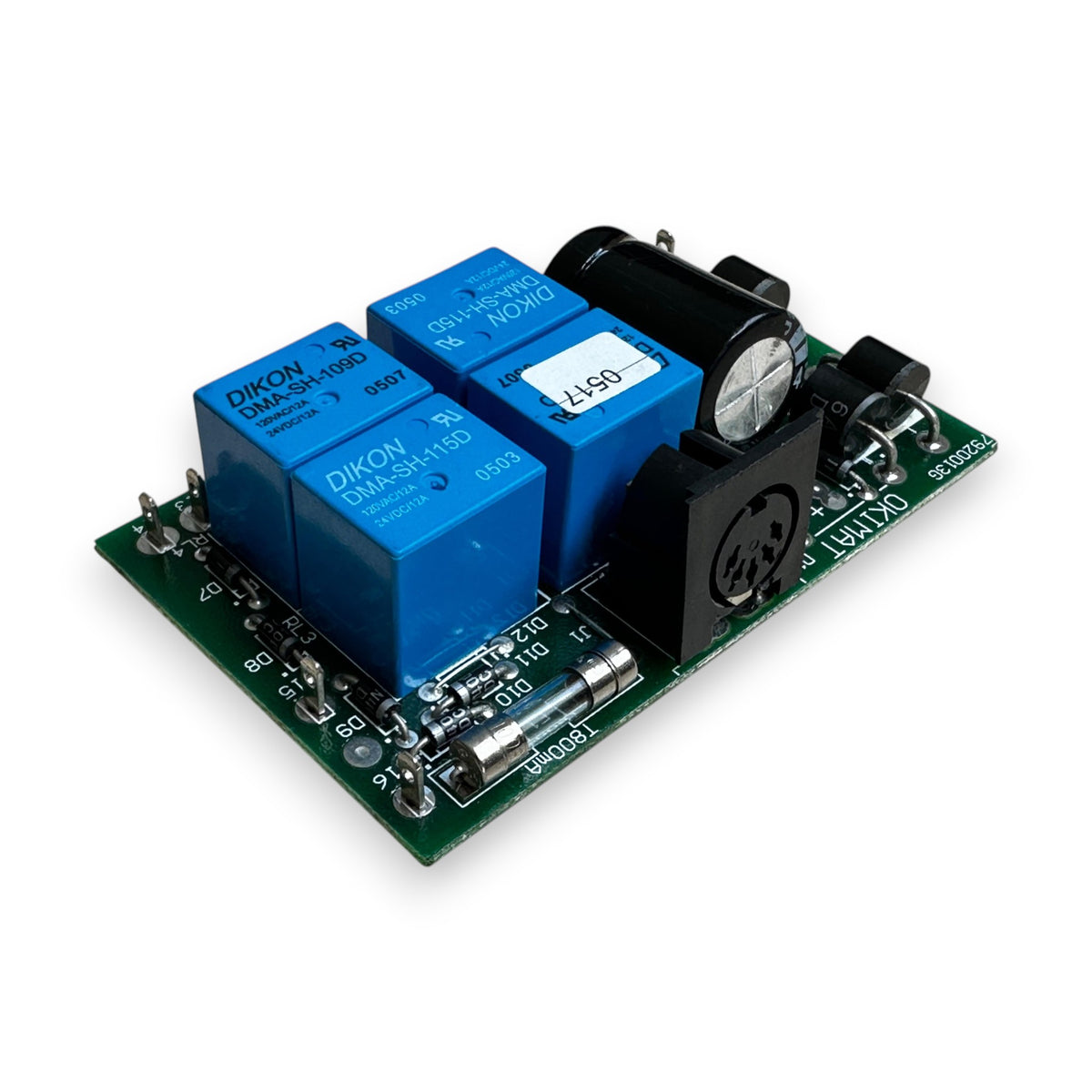

De print is uitgevoerd met vier DIKON-relais, waaronder DMA-SH-115D en DMA-SH-109D, en een T800mA zekering.

Wil je deze printplaat gebruiken ter vervanging van een defect exemplaar? Vergelijk dan bij voorkeur het nummer 7920013G, het OKIN-nummer 3.00.110.044.00 en de uitvoering en aansluitingen van je bestaande printplaat met de foto's.

Merk: OKIN

Product: besturingsprint / printplaat voor bedmotor

Geschikt voor: OKIN OKIMAT 2SL

OKIN onderdeelnummer: 3.00.110.044.00

Printplaatnummer: 7920013G

Extra aangetroffen code: 70228

Opdruk printplaat: OKIMAT

Revisie: Rev 3

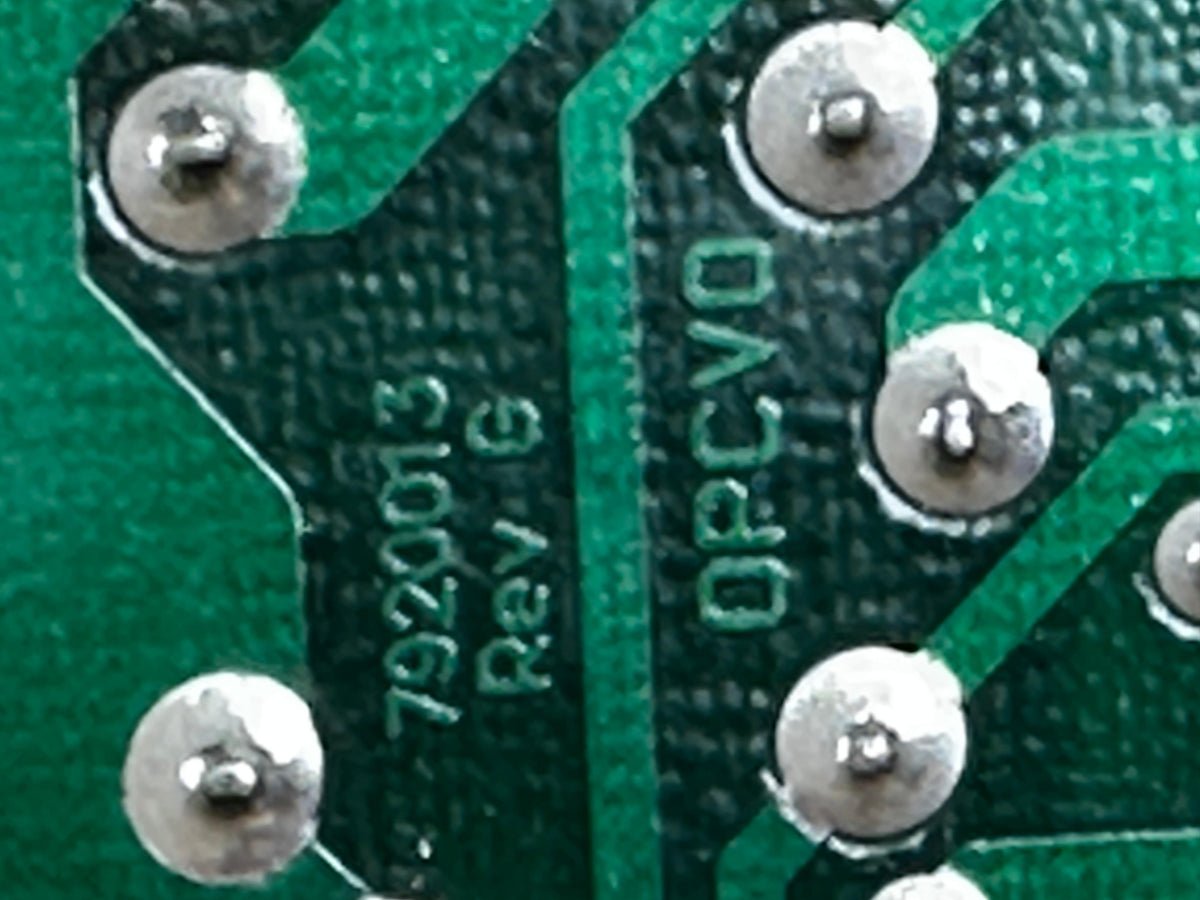

Extra markering achterzijde: OP 2 CVO R

Relais: 4 × DIKON

Relaisuitvoeringen: DMA-SH-115D en DMA-SH-109D

Relaiswaarden: 120V AC / 12A – 24V DC / 12A

Zekering: T800mA

Aansluitposities: 1 t/m 16

Bekende motornummers: 1.05.000.461.30 en 1.05.000.039.30

Specificatie bekende OKIMAT 2SL motoren: 230V – 50/60Hz – 50W

Uitgang bekende motoren: 24V DC

Maximale kracht bekende motoren: 2 × 4000 N

Conditie: tweedehands, origineel OKIN onderdeel

Let op: markeringen en stickers kunnen afhankelijk van de productie-uitvoering verschillen.
