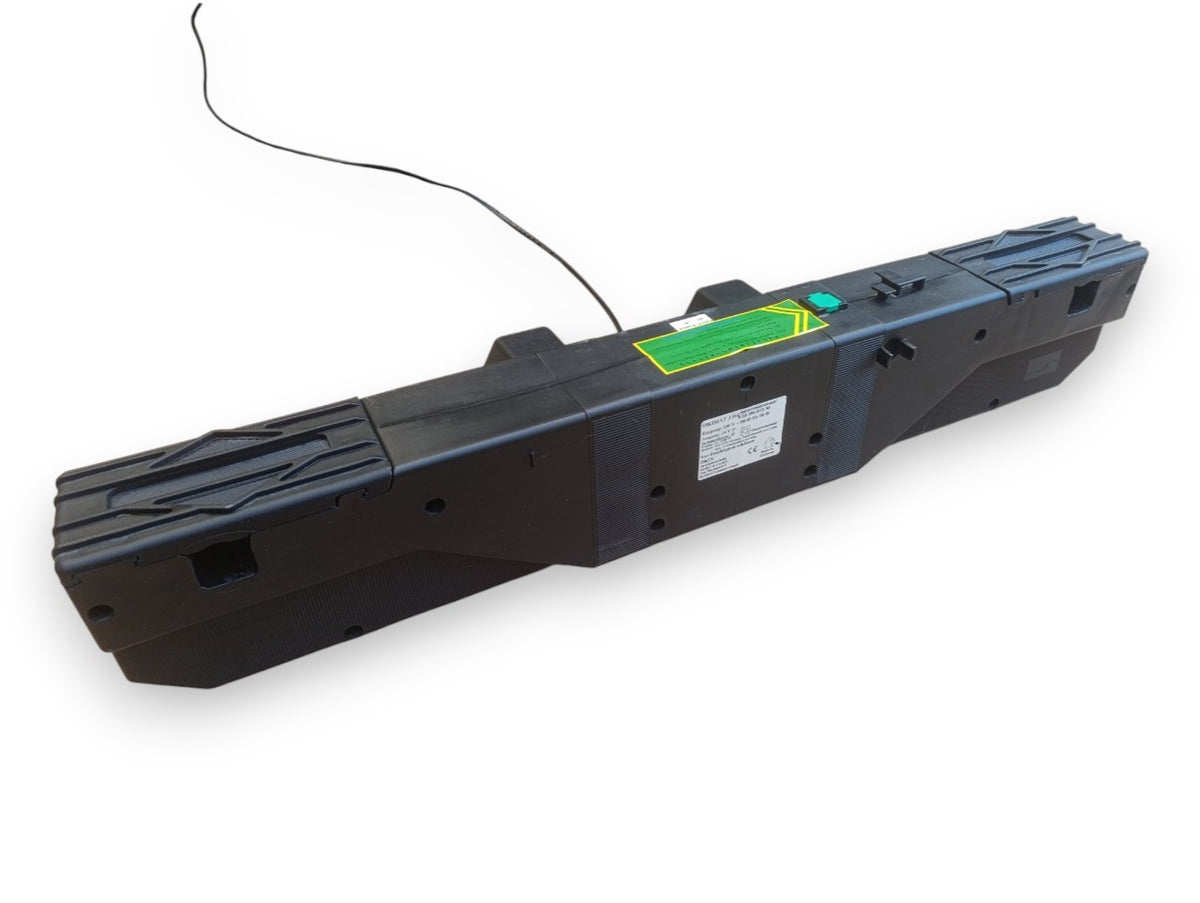

De OKIN OKIMAT 3 H4 1.05.000.028.30 vormt de aandrijving van een geschikte elektrisch verstelbare bedbodem. Met twee aandrijvingen in één behuizing kan de motor het hoofd-/ruggedeelte en het been-/voetgedeelte afzonderlijk verstellen.

Deze uitvoering werkt op 230 V wisselspanning. Het typeplaatje vermeldt een vermogen van 50 W en een uitgangsspanning van 24 V gelijkspanning. De motor is uitgevoerd met directe schakeling, op het label aangeduid als Direktschaltung.

De slaglengte bedraagt 87 mm voor de hoofdverstelling en 69 mm voor de voetverstelling. Deze pagina betreft uitsluitend typenummer 1.05.000.028.30.

Bediening en aansluiting

Deze uitvoering wordt gebruikt met een passende bekabelde afstandsbediening. Bij vervanging is het belangrijk dat de aansluiting en uitvoering van de bediening overeenkomen.

De motor wordt geleverd zonder afstandsbediening. Een geschikte bestaande afstandsbediening kan opnieuw worden gebruikt.

Montage aan het onderstel

De motor wordt aan de twee bevestigingspunten van het verstelbare onderstel gemonteerd. De hartafstand tussen deze punten bedraagt circa 58,1 cm.

Naast de hartafstand moeten ook de bevestiging en slaglengtes aansluiten op je bedbodem. Zo kan de motor de beweging van het onderstel correct overnemen.

Gereviseerd en getest

Voor levering controleren we de mechanische en elektrische werking van deze bedmotor. Onderdelen worden waar nodig vervangen en beide verstellingen worden getest.

Je ontvangt een gereviseerde originele OKIN motor met 3 maanden garantie.

• Merk: OKIN
• Model: OKIMAT 3 H4
• Typenummer / artikelnummer: 1.05.000.028.30
• Uitvoering: dubbele bedmotor
• Bediening: passende bekabelde afstandsbediening
• Schakeling: directe schakeling – Direktschaltung
• Slaglengte hoofdverstelling (H): 87 mm
• Slaglengte voetverstelling (F): 69 mm
• Hartafstand bevestigingspunten: circa 58,1 cm
• Ingangsspanning: 230 V AC
• Netfrequentie: 50/60 Hz
• Opgegeven vermogen: 50 W
• Uitgangsspanning: 24 V DC
• Beschermingsklasse: klasse II, dubbel geïsoleerd
• Inschakelduur: ED 15%
• Maximale aaneengesloten bedrijfstijd: 2 minuten
• Maximaal aantal schakelcycli: 5 per minuut
• Gebruiksomgeving: uitsluitend droge ruimtes
• Productieland: Duitsland – Made in Germany
• Conditie: gereviseerd, technisch gecontroleerd en getest
• Garantie: 3 maanden
• Levering: 1 bedmotor, zonder afstandsbediening

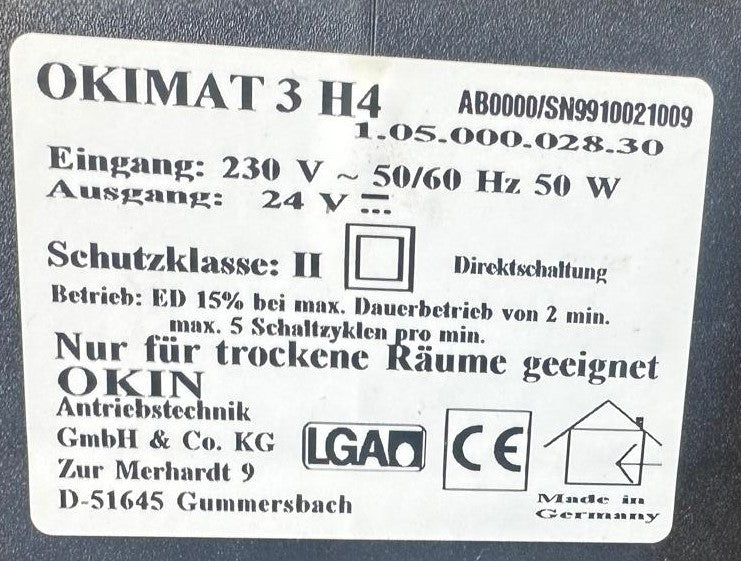

Identificatiegegevens op het typeplaatje

• Aanvullende code: AB0000
• Serienummer: SN9910021009
• Volledige identificatieregel: AB0000/SN9910021009
• Fabrikant: OKIN Antriebstechnik GmbH & Co. KG
• Fabrikantadres: Zur Merhardt 9, D-51645 Gummersbach
• Markeringen: LGA, CE, beschermingsklasse II en gebruik binnenshuis

Het serienummer hoort bij het afgebeelde exemplaar en kan bij een ander geleverd exemplaar afwijken.

Een passende vervanger kiezen

Staat 1.05.000.028.30 op het etiket van je huidige motor? Vergelijk dan ook de bevestiging, slaglengtes en aansluitingen. Binnen de OKIMAT 3 H4-serie zijn meerdere uitvoeringen geleverd.

Weet je niet zeker welke uitvoering je nodig hebt? Stuur ons foto’s van het typeplaatje, de motor en de stekker van je afstandsbediening. We helpen je graag bij het kiezen van een passende vervanging.
