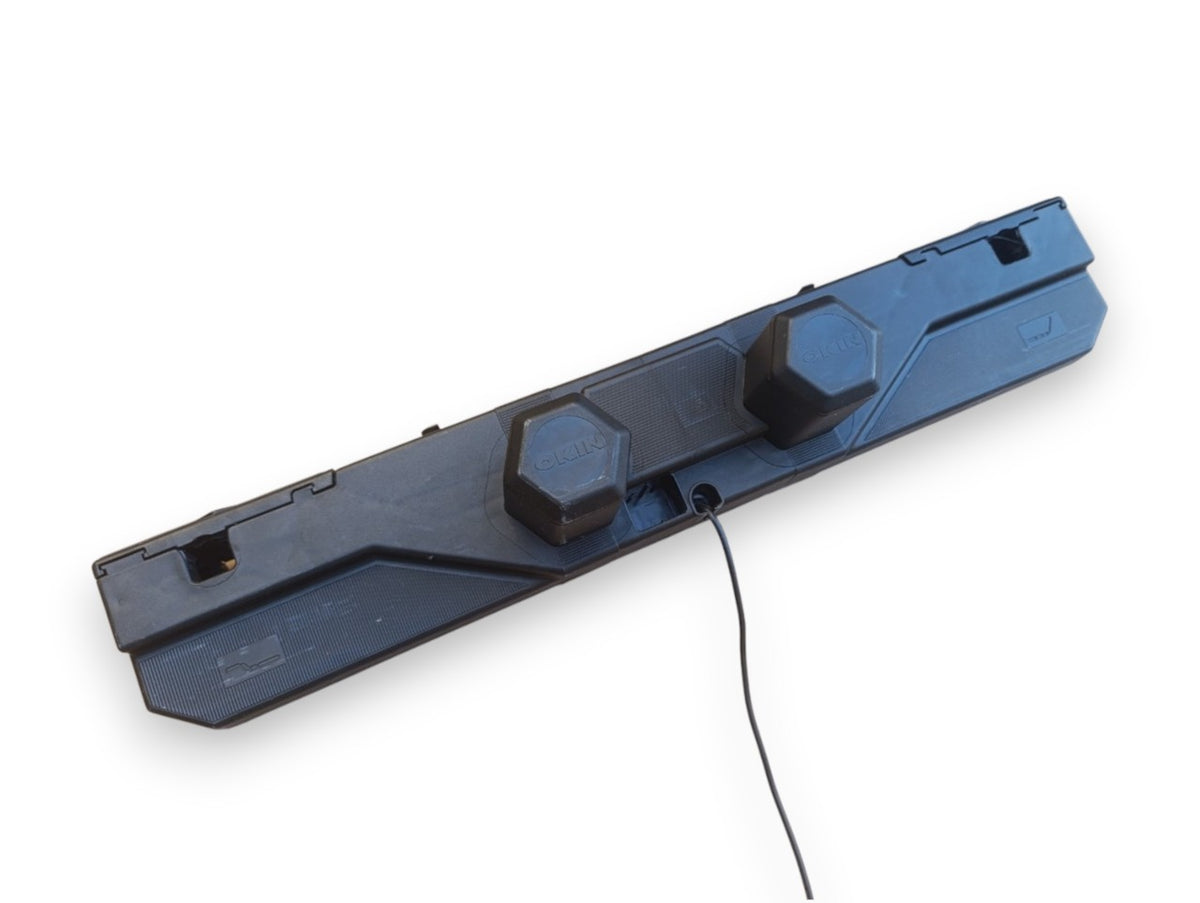

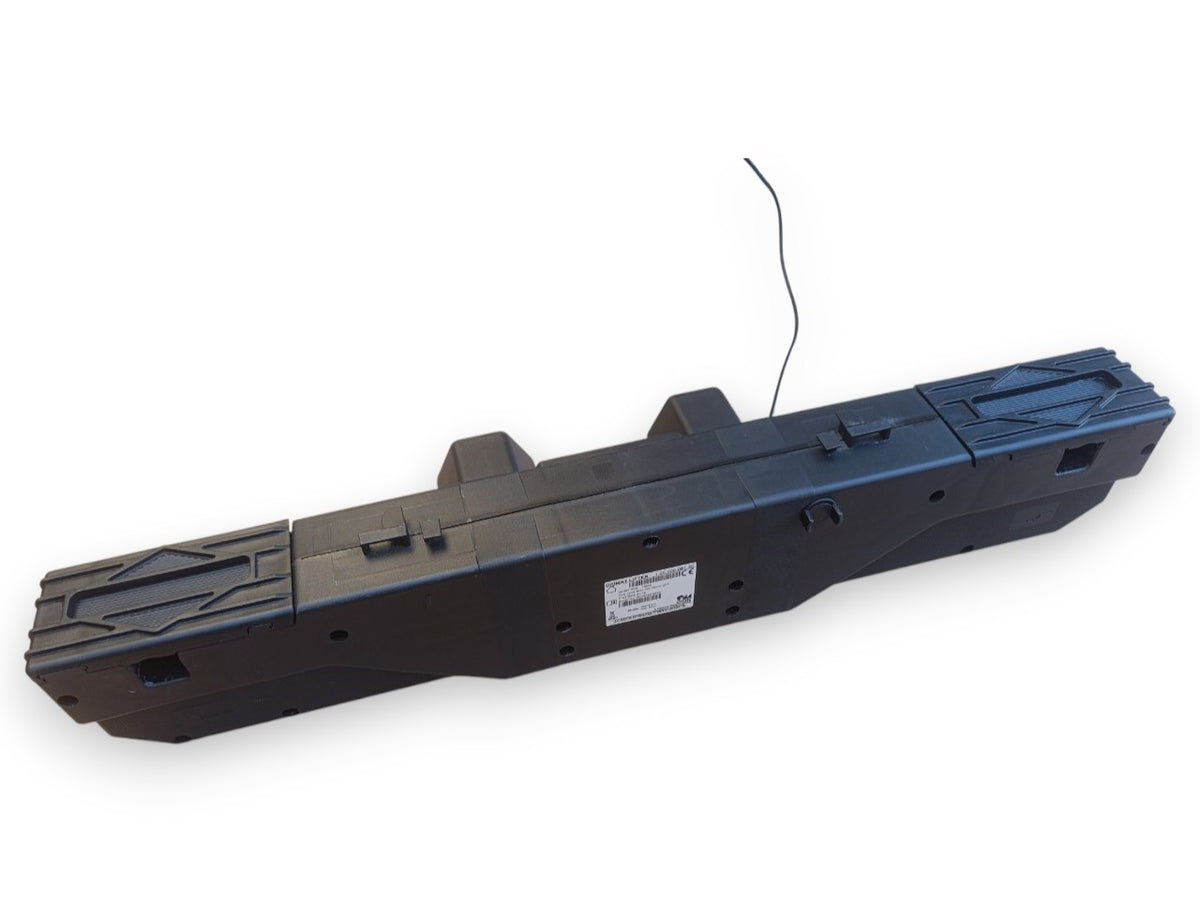

Werkt de verstelling van je bed niet meer en zoek je een vervangende OKIN OKIMAT 3LI 1.05.000.473.30? Deze originele dubbele bedmotor verzorgt de elektrische verstelling van het hoofd-/ruggedeelte en het been-/voetgedeelte van een passende bedbodem.

De twee aandrijvingen zijn samengebracht in één motoreenheid en leveren ieder maximaal 3500 N. De slaglengte bedraagt 87 mm aan de hoofdzijde en 69 mm aan de voetzijde. De hartafstand tussen de bevestigingspunten is circa 58,1 cm.

Deze productpagina is specifiek bedoeld voor typenummer 1.05.000.473.30.

Bekabelde bediening en directe schakeling

Op het typeplaatje staat de aanduiding Direktschaltung, oftewel directe schakeling. Deze uitvoering wordt bediend met een passende bekabelde afstandsbediening.

De afstandsbediening is niet inbegrepen. Je bestaande afstandsbediening kan worden gebruikt wanneer deze geschikt is voor deze uitvoering en de aansluiting overeenkomt.

Montage

De motor wordt bevestigd aan de twee aandrijfstangen van de elektrische bedbodem. De bevestigingsschuiven borgen de motor op zijn plaats.

De hartafstand van circa 58,1 cm, de slaglengtes en de aansluitingen moeten passen bij je bestaande onderstel. De modelnaam OKIMAT 3LI alleen is daarom niet voldoende om de juiste vervangende motor te bepalen.

Gereviseerd en getest

Deze bedmotor is gereviseerd en gecontroleerd op de mechanische en elektrische werking. Onderdelen worden waar nodig vervangen en de verstelling wordt vóór levering getest.

Je ontvangt een originele, goed werkende OKIN bedmotor met 3 maanden garantie.

• Merk: OKIN
• Model op het typeplaatje: OKIMAT3LI
• Typenummer / artikelnummer: 1.05.000.473.30
• Uitvoering: dubbele bedmotor
• Bediening: passende bekabelde afstandsbediening
• Schakeling: directe schakeling – Direktschaltung
• Maximale kracht: 2 × 3500 N
• Slaglengte hoofdverstelling (H): 87 mm
• Slaglengte voetverstelling (F): 69 mm
• Hartafstand bevestigingspunten: circa 58,1 cm
• Ingangsspanning: 230 V AC
• Netfrequentie: 50/60 Hz
• Opgegeven vermogen: 50 W
• Uitgangsspanning: 24 V DC
• Inschakelduur: ED 15%
• Maximale aaneengesloten bedrijfstijd: 2 minuten
• Maximaal aantal schakelcycli: 5 per minuut
• Beschermingsklasse: klasse II, dubbel geïsoleerd
• Gebruiksvoorschrift op het label: beschermen tegen vocht
• Productieland: Hongarije – Made in Hungary
• Conditie: gereviseerd, technisch gecontroleerd en getest
• Garantie: 3 maanden
• Levering: 1 bedmotor, zonder afstandsbediening

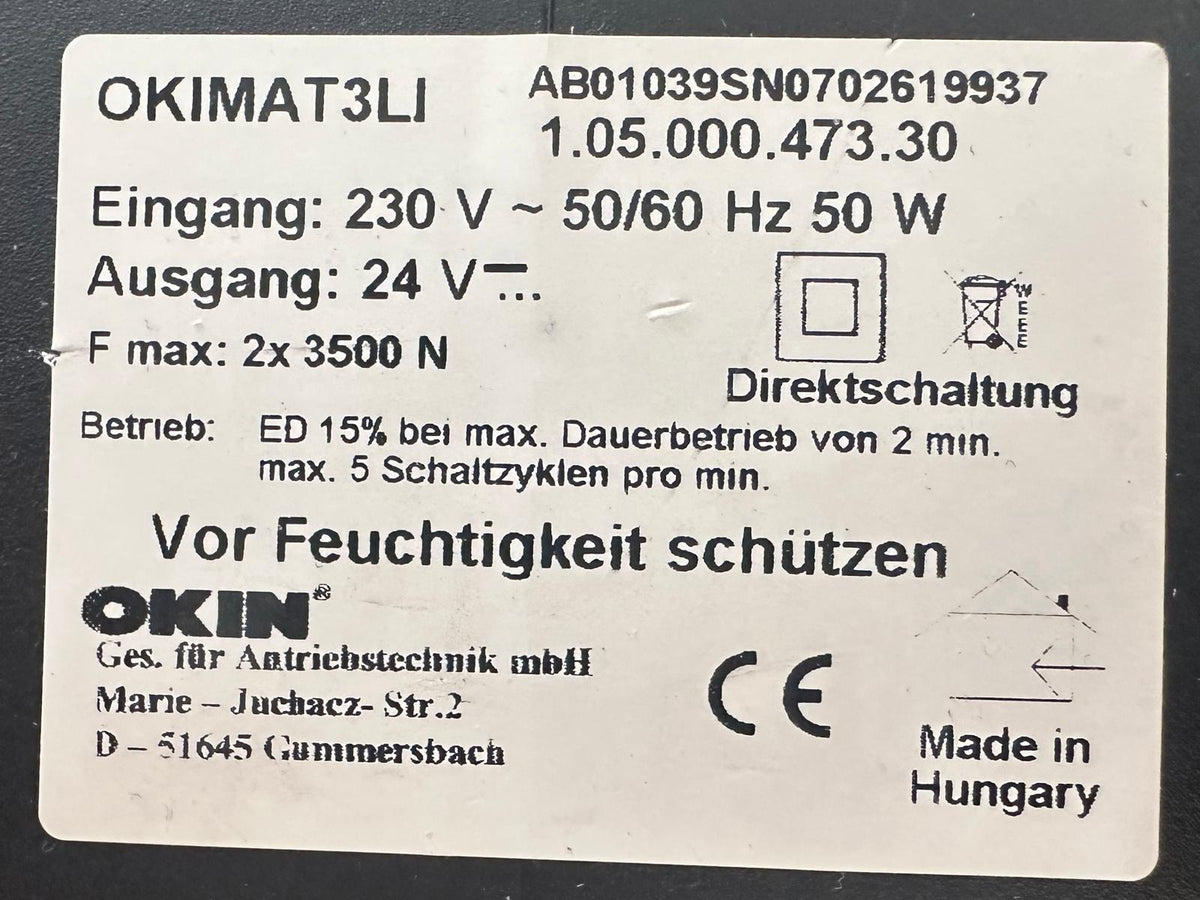

Overige gegevens op het typeplaatje

• Artikel-/identificatiecode: AB01039
• Serienummer: SN0702619937
• Volledige identificatieregel: AB01039SN0702619937
• Fabrikantvermelding: OKIN Ges. für Antriebstechnik mbH
• Fabrikantadres: Marie-Juchacz-Str. 2, D-51645 Gummersbach
• Markeringen: CE, dubbel geïsoleerd en WEEE-symbool

Het serienummer hoort bij het afgebeelde exemplaar en kan bij een ander geleverd exemplaar afwijken.

Hulp bij het kiezen

Twijfel je of deze motor geschikt is voor jouw bedbodem? Stuur ons duidelijke foto’s van het typeplaatje, de aansluitingen en beide zijden van je huidige motor. Met een foto van je afstandsbediening kunnen we ook de bediening vergelijken.
