Spindel met spindelhuis voor OKIN OKIMAT 4

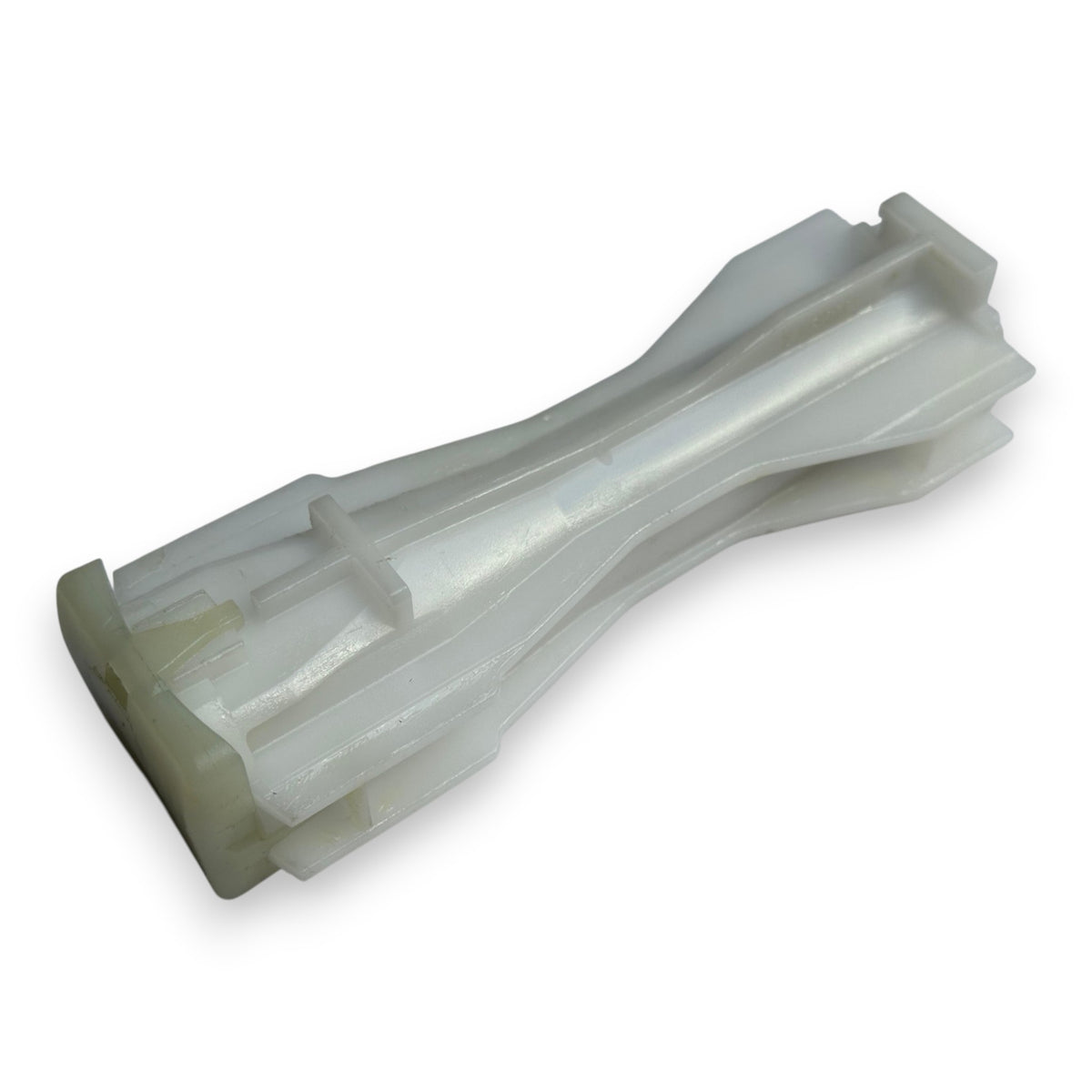

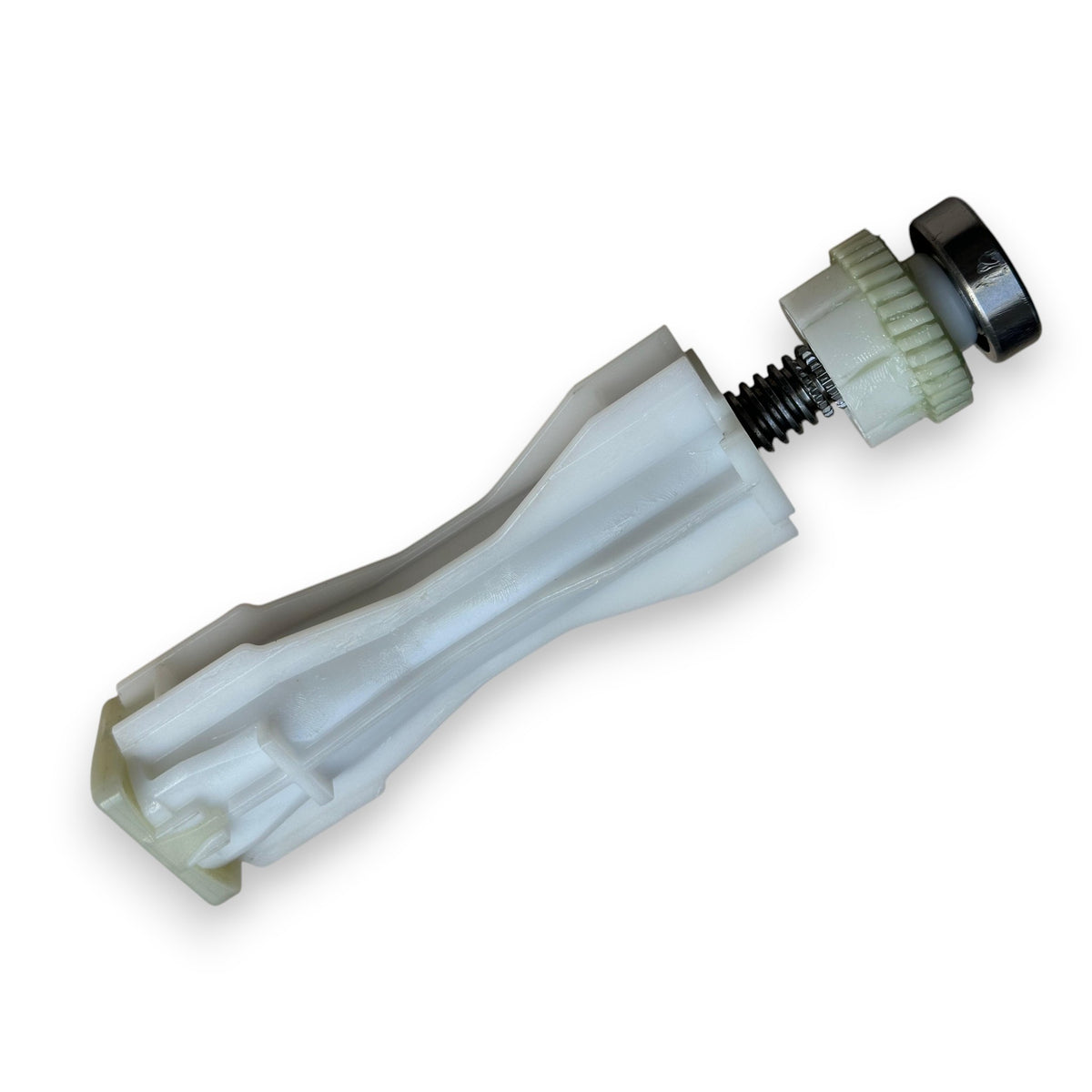

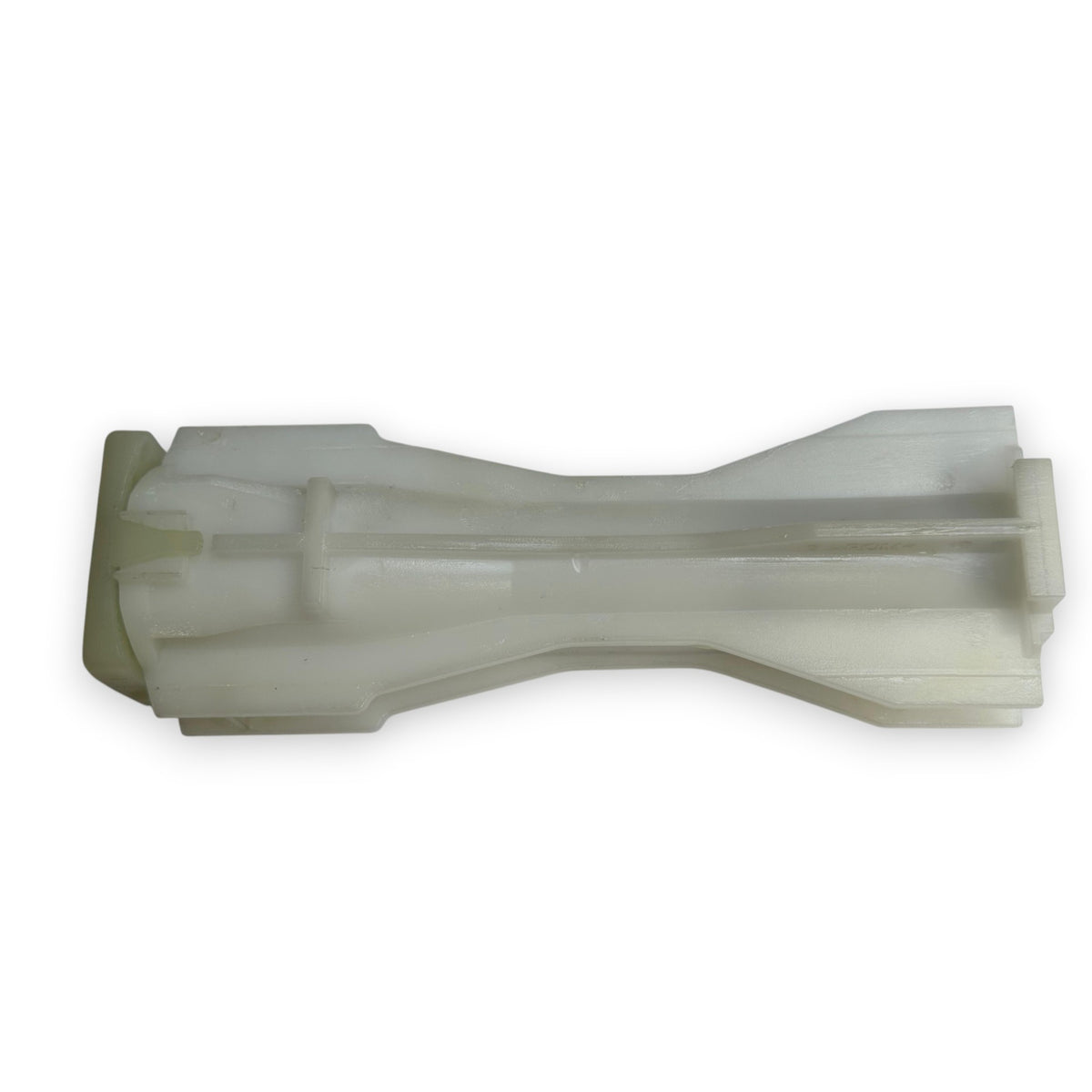

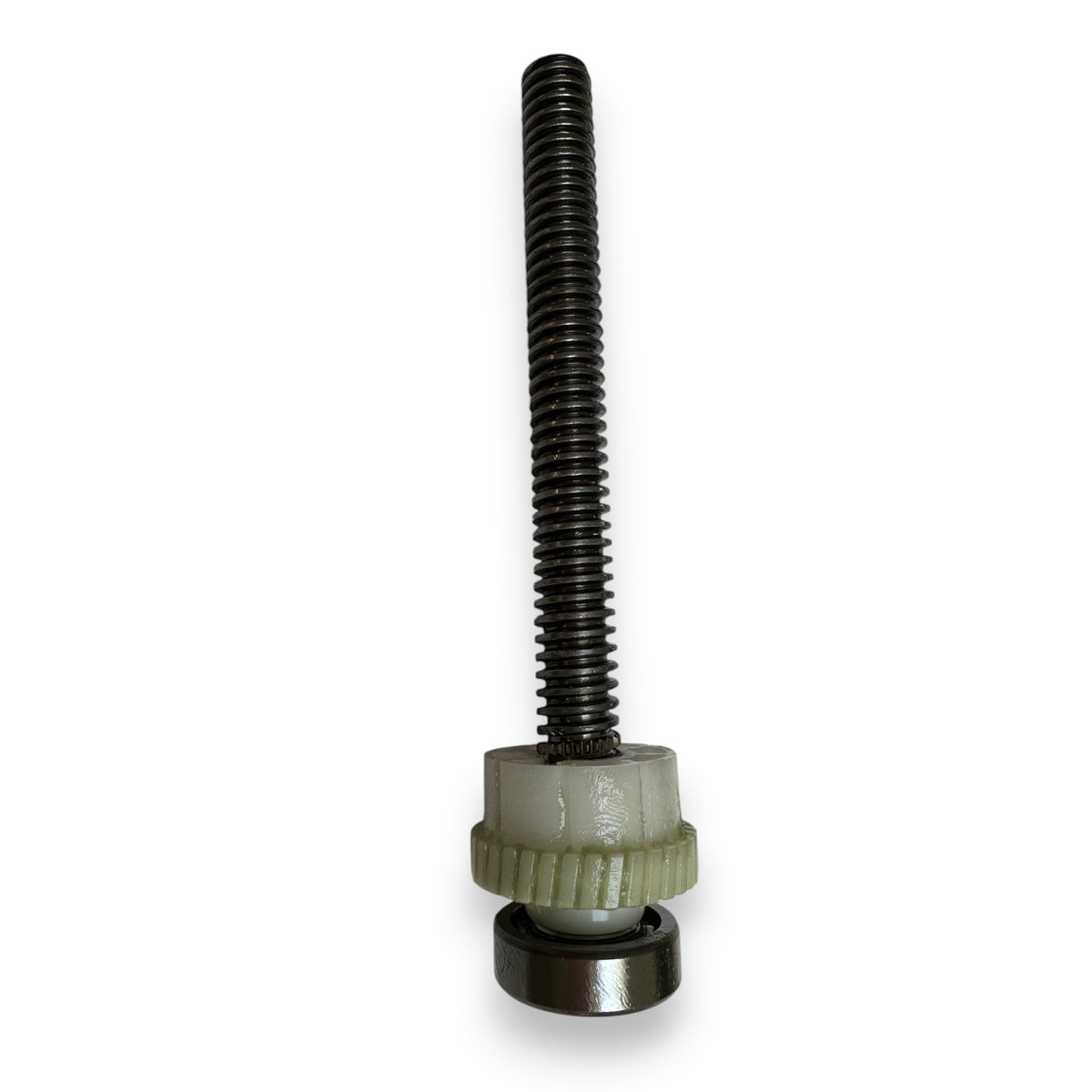

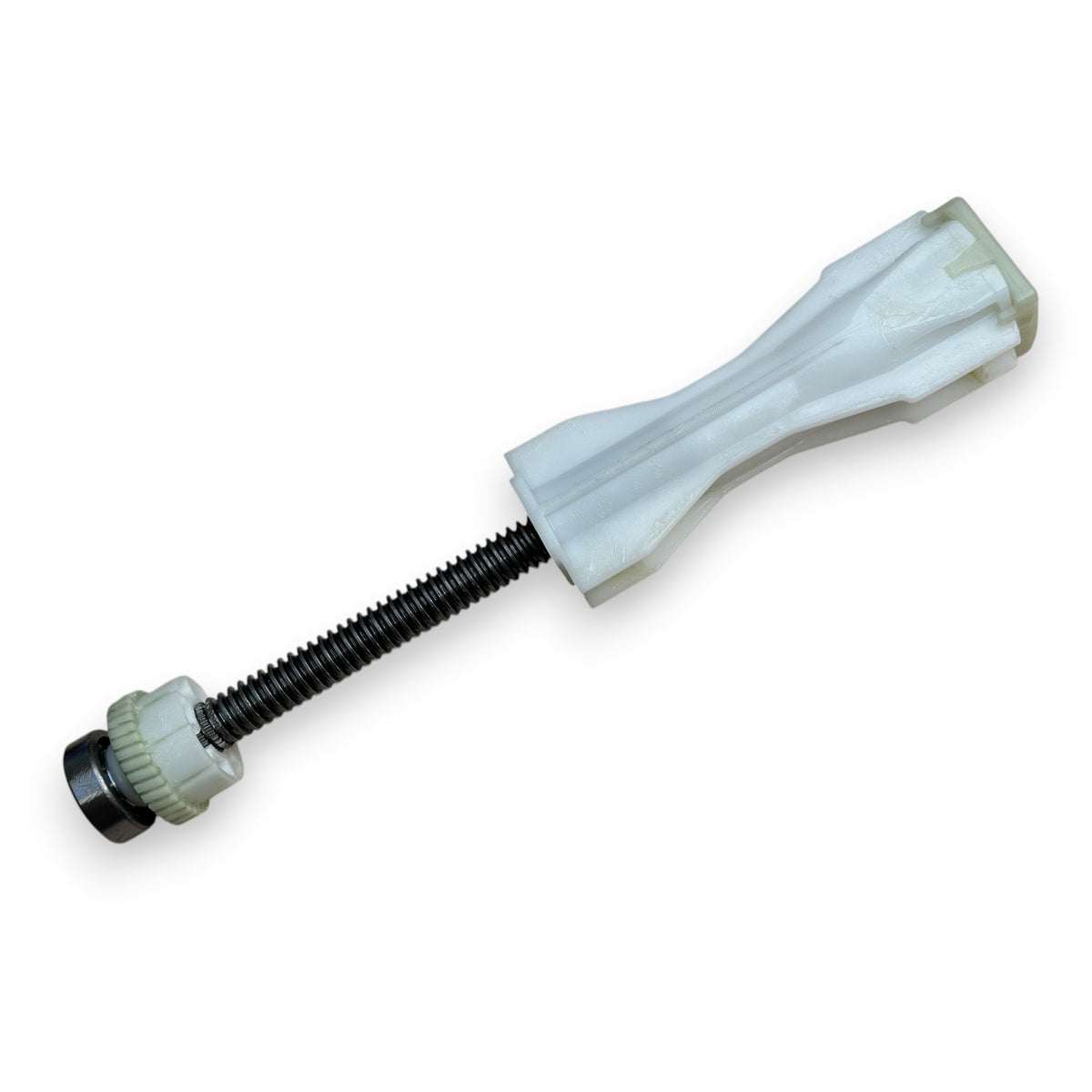

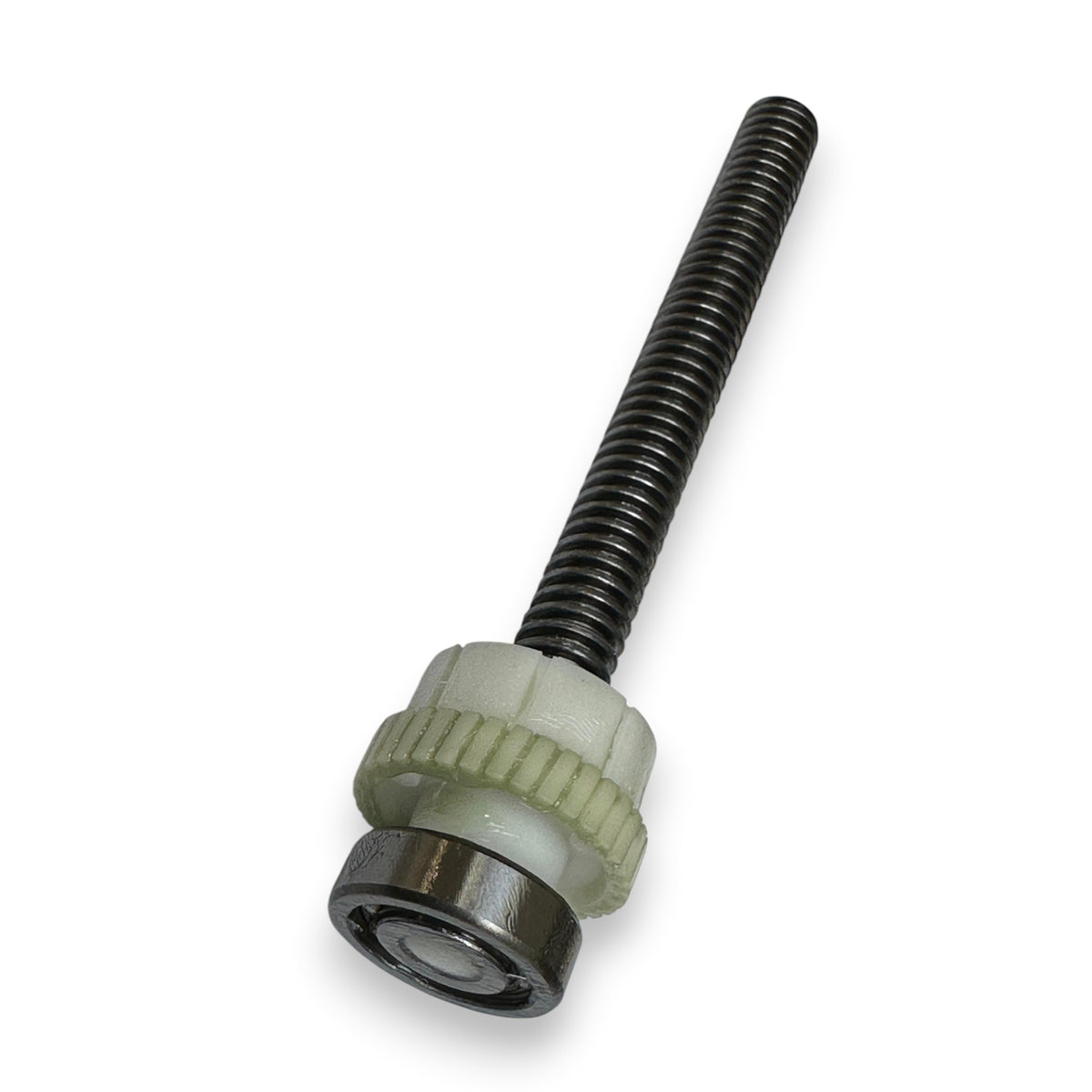

Complete mechanische aandrijving voor de hoofd- en rugverstelling van een OKIN OKIMAT 4 IPSe bedmotor. Deze unit bestaat uit de metalen spindel, het kunststof tandwiel, lager en het bijbehorende spindelhuis.

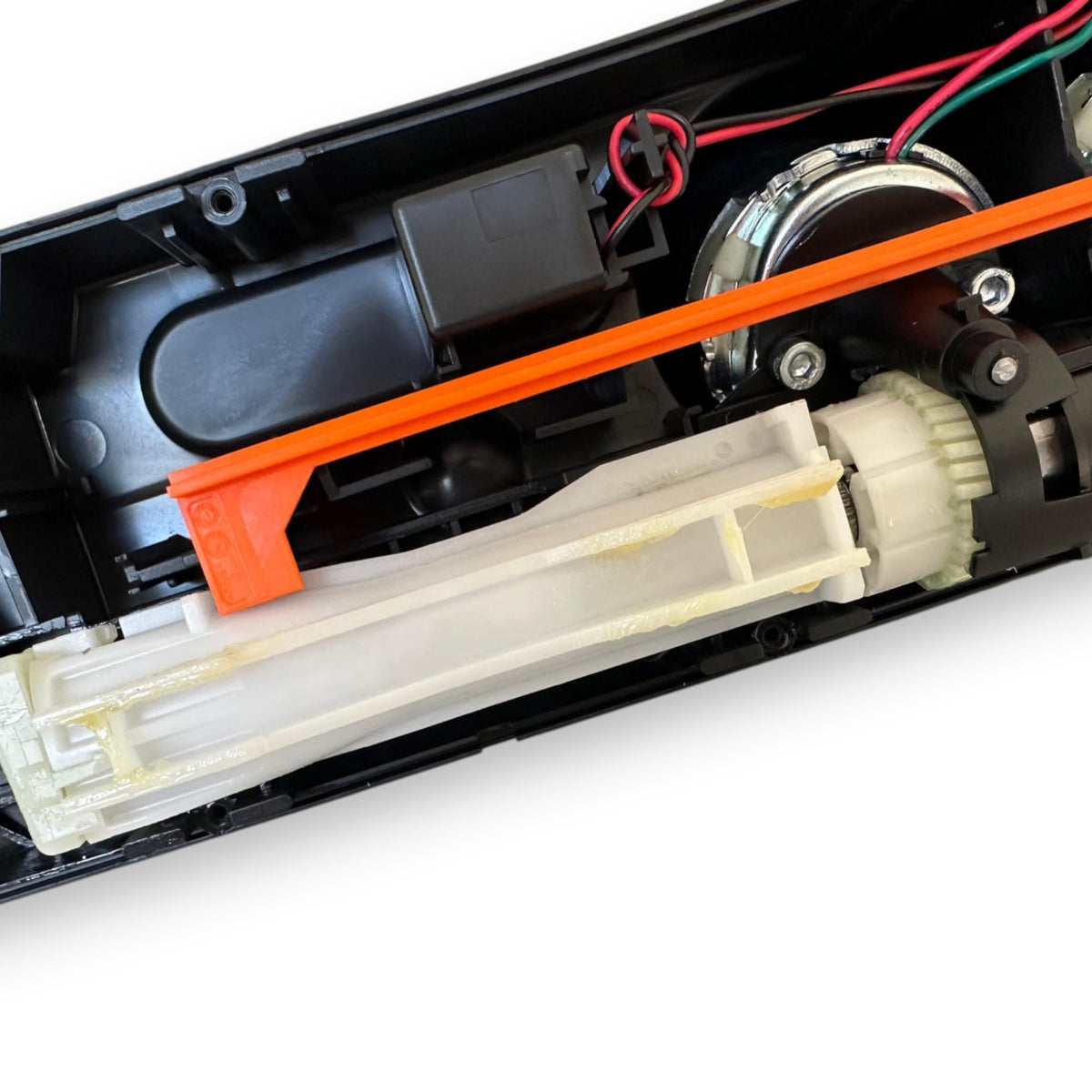

De spindelunit zorgt ervoor dat de kracht van de motor wordt overgebracht naar de verstelling van het hoofdeinde. Het complete onderdeel wordt ook gezocht onder benamingen zoals spindelblok, duwblok, aandrijfblok, spindelaandrijving of mechanische overbrenging van de bedmotor.
Hoofdeinde of rugverstelling werkt niet meer
Wanneer het hoofdeinde van een elektrisch verstelbaar bed niet meer omhoog of omlaag gaat, betekent dit niet automatisch dat de complete OKIMAT 4 bedmotor vervangen moet worden.
De oorzaak kan in het mechanische gedeelte van de aandrijving zitten. Denk bijvoorbeeld aan een beschadigd of versleten kunststof tandwiel, een defect lager, een probleem met de spindel of een gebroken of beschadigd spindelhuis. De elektromotor kan in zo'n situatie nog wel functioneren, terwijl de beweging niet meer goed naar het rugdeel van het bed wordt overgebracht.
Met deze complete unit kan het mechanische gedeelte van de hoofdverstelling als één geheel worden vervangen. Je hoeft de spindel, het tandwiel, lager en spindelhuis daardoor niet afzonderlijk bij elkaar te zoeken.
Spindelblok voor OKIN OKIMAT 4 IPSe 80977
Deze uitvoering is afkomstig uit een OKIN OKIMAT 4 IPSe type 80977. De hoofdverstelling van deze motor heeft volgens het typeplaatje een slag van 87 mm en een kracht van 4500 N.
De OKIMAT 4-serie is in meerdere uitvoeringen geproduceerd. Hierdoor kunnen spindels en mechanische aandrijfonderdelen tussen verschillende uitvoeringen verschillen. Controleer bij gebruik in een ander OKIMAT 4 type daarom de vorm en afmetingen van het bestaande onderdeel aan de hand van de foto's en specificaties.
Bedmotor repareren met een losse spindelunit
Een defect aan het spindelblok, duwblok, tandwiel of spindelhuis kan soms worden opgelost zonder de complete bedmotor te vervangen. Dat maakt deze unit geschikt voor reparatie van het mechanische aandrijfgedeelte van de hoofd- of rugverstelling.
De belangrijkste afmetingen van de metalen spindel, het kunststof tandwiel, lager en spindelhuis staan hieronder bij de specificaties vermeld.
